[XF 開箱] 本是同根生 QNAP TS-x73 vs TVS-x73e 兄弟對決

- 18座大王 - 2019-02-11

AMD CPU 除了愈來愈受用家關注外,一線 NAS 廠商 QNAP 也同樣關注到 AMD CPU 強悍的性價比,並與 AMD 合作,推出搭載 AMD CPU 的 NAS。早在2014年,QNAP 就推出了首款搭載 AMD Embedded G-Series SoC 的 TVS-x63 系列NAS;在2016年再接再厲,推出了搭載 AMD Embedded R-Series SoC 的 TVS-x73 系列;在2017年更推出採用 AMD Ryzen CPU 的 TS-x77 系列。今年,除了有新型號推出外,QNAP 也為搭載 AMD Embedded R-Series SoC 的機種進行小改款,推出了 TS-x73 及 TVS-x73e 兩個新系列,取代舊有的 TVS-x73 系列,為用家提供更高性價比的產品。今次要開箱的是 TS-673 及 TVS-673e,立即為大家講解兩個系列的差異,看看這兩「兄弟」哪位會比較強。

 QNAP TS-673 / TVS-673e 開箱

TS-x73 和 TVS-x73e 都有提供三種Bay數供用家選擇,分別是 4 Bay (TS-473 / TVS-473e) 、 6 Bay (TS-673 / TVS-673e) 及 8 Bay (TS-873 / TVS-873e)。兩者機款除了機身顏色不同外,其實是同一個設計。機身外部採用磨砂金屬面,兩側設有散熱孔引進冷空氣;內部採用較新的設計,分為系統區(左側)及硬碟區(右側),由主機板分隔,兩邊各有獨立的散熱風扇,依QTS內建的智慧型風扇管理獨立控制,強化散熱效果。

在機身前方,TVS-x73e提供一個LCM顯示屏,一個USB3.0,一鍵備份按鍵,及一個USB 3.0 QuickAccess埠;而TS-x73則較為簡潔,只留下一個USB3.0及一鍵備份按鍵。於機身後方,TS-x73提供四個Gigabit LAN、三個USB3.0、兩個3.5mm Line In、一個3.5mm Line Out及小喇叭;而TVS-x73e則比TS-x73多兩個HDMI v1.4b插頭,可直接透過內建的HD Station / Linux Station播放多媒體檔案。

QNAP TS-x73 及 TVS-x73e 都是採用AMD Embedded R-Series SoC,跟一般家用CPU比較,這些SoC生命週期及支援年期都比家用CPU長得多,最少供貨5年及給廠商提供相關的支援。回到正題,TS-x73採用AMD Embedded R-Series RX-421ND SoC,而TVS-x73e則採用AMD Embedded R-Series RX-421BD SoC,兩顆SoC都包括四核心2.1GHz處理器,最高可以3.4GHz運作,而且更內建AES-NI硬體加密引擎及AVX / AVX2 指令集加速RAID 5/6 重建,進一步加強系統整體效能;兩顆SoC唯一差異是RX-421BD有內建AMD Radeon R7圖像處理器,RX-421ND則沒有內建圖像處理器。

在記憶體配置方面,可說是完勝所有同價位產品,兩系列都內建四條DDR4 SO-DIMM插槽,最大可支援四條16GB DDR4記憶體,合共64 GB記憶體;出廠配置則提供4GB及8GB給用家選擇。在硬碟槽方面,4、6、8 Bay 型號分別提供 4、6、8個3.5″/2.5″熱拔插SATA 6Gbps硬碟槽,並支援RAID 0 / 1 / 5 / 6 / 10 / 50 / 60,其中RAID 50 / 60目前在市面上品牌NAS中只有QNAP支援,可說是相當完整。此外,在TS-x73及TVS-x73e的主板上配有2條SATA M.2 Slot,供用家安裝SSD用作建立磁碟區、Qtier儲存池或SSD Cache。

談到擴充性,一定會說到PCIe插槽;TS-x73及TVS-x73e都附有2條PCIe Gen3 x4槽,用家可以根據自己的需要,加裝合適的擴充卡,例如是安裝QM2卡加入更多SSD、10GbE LAN Card突破1Gigabit頻寬限制、QWA-AC2600無線網絡卡作收發WiFi訊號用途、USB3.1 Gen2擴充卡連接高速外置硬碟等,極具彈性。

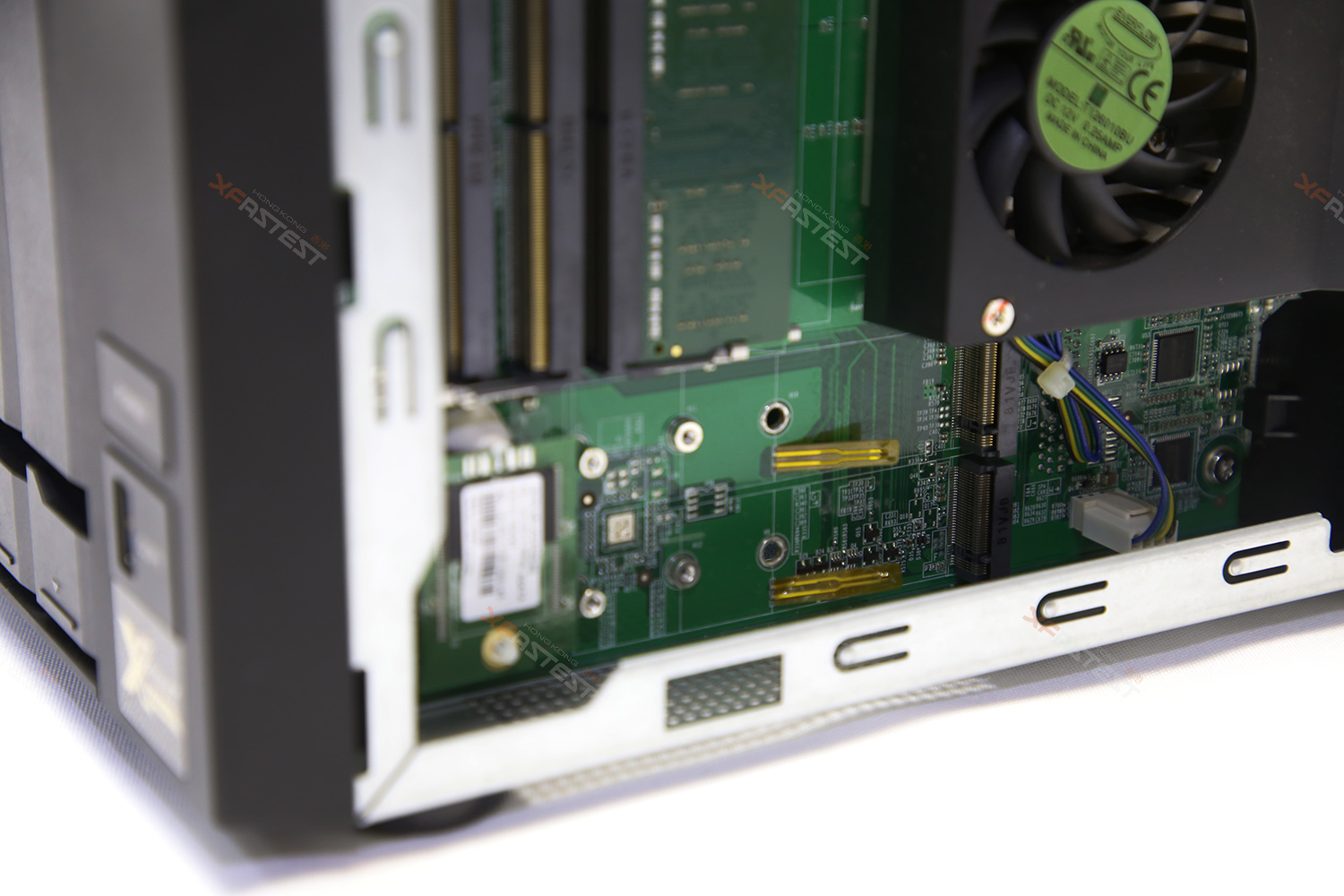

拆開外殼後,即可看到4條DDR4 SO-DIMM插槽,用家可自由升級記憶體,另外有2條SATA M.2 Slot,並附有溫度偵測元件,讓QTS內建的智慧型風扇系統調節風扇轉速;CPU部分設有獨立的散熱風扇,並直接把熱空氣從機箱尾部噴出。

QTS 智慧型風扇設定,內部建構分為兩區,風扇可分區獨立控制

在主板的背面,可以看到2條PCIe Gen3 x4插槽,兩款系列在這部分其實有一個差異之處,TS-x73的PCIe插槽尾部是沒有封口的,可以插入PCIe x8 / x16裝置,並以x4速度運作;而TVS-x73e的PCIe插槽尾部是沒有開口的,只能安裝PCIe x1 / x2 / x4裝置;而在電源供應器部分,都是使用Delta 240W PSU,因此TS-x73也只能支援入門的顯示卡,需要插入額外電源的顯示卡就無法安裝了。

P.S. TS-x73需要更新到QTS4.3.5才可支援外接顯示卡

硬碟架也跟其他新型號一樣,採用新設計的硬碟架,安裝3.5″硬碟的話只需用把扣具扣上,即可完成安裝;如安裝2.5″ 硬碟/SSD,則需要鎖上螺絲,才能安全地固定。

 豐富的應用功能

TS-x73 和 TVS-x73e都擁有超多的應用程式可供安裝,不論是備份套件、多媒體串流應用、IP CAM錄影、BT下載,檔案歸檔、檔案搜尋、VPN Server、虛擬機工作站等等,都可以支援。此外,因TVS-x73e設有HDMI,因此還是提供HD Station的相關應用;而TS-x73在加裝顯示卡後,都可以支援HD Station及其相關功能。

 效能測試

在本次的測試中,2台NAS都會安裝一張 QM2-2S / QM2-2S-220A QM2卡,卡上各安裝2條ADATA SU800 256GB M.2 SSD;另一條PCIe槽各安裝一張QNAP QXG-10G1T 10G 網絡卡。硬碟方面,各安裝6隻Seagate Ironwolf 6TB NAS HDD (ST6000VN0033)

如上文所說,可以在圖中看到TS-x73 / TVS-x73e都是採用SATA 6Gbps連接介面,硬碟讀取速度約200MB/s,而SSD讀取速度約400MB/s

NAS配備:

-QNAP TS-673-8G / TVS-673e-8G

-Seagate Ironwolf ST6000VN0033 6TB NAS HDD x6(組成RAID 5)

-ADATA SU800 256GB SSD x4(組成RAID 5);2條安裝在主板,2條安裝在QM2卡

-QNAP QXG-10G1T 10G LAN Card

Client配備:

-Motherboard: Fatal1ty X399 Professional Gaming ( 內建10GbE RJ45 x1 )

-CPU: AMD Ryzen Threadripper 1950X

-RAM: 64GB DDR4

-Switch: QNAP QSW-1208-8C;MTU 1500

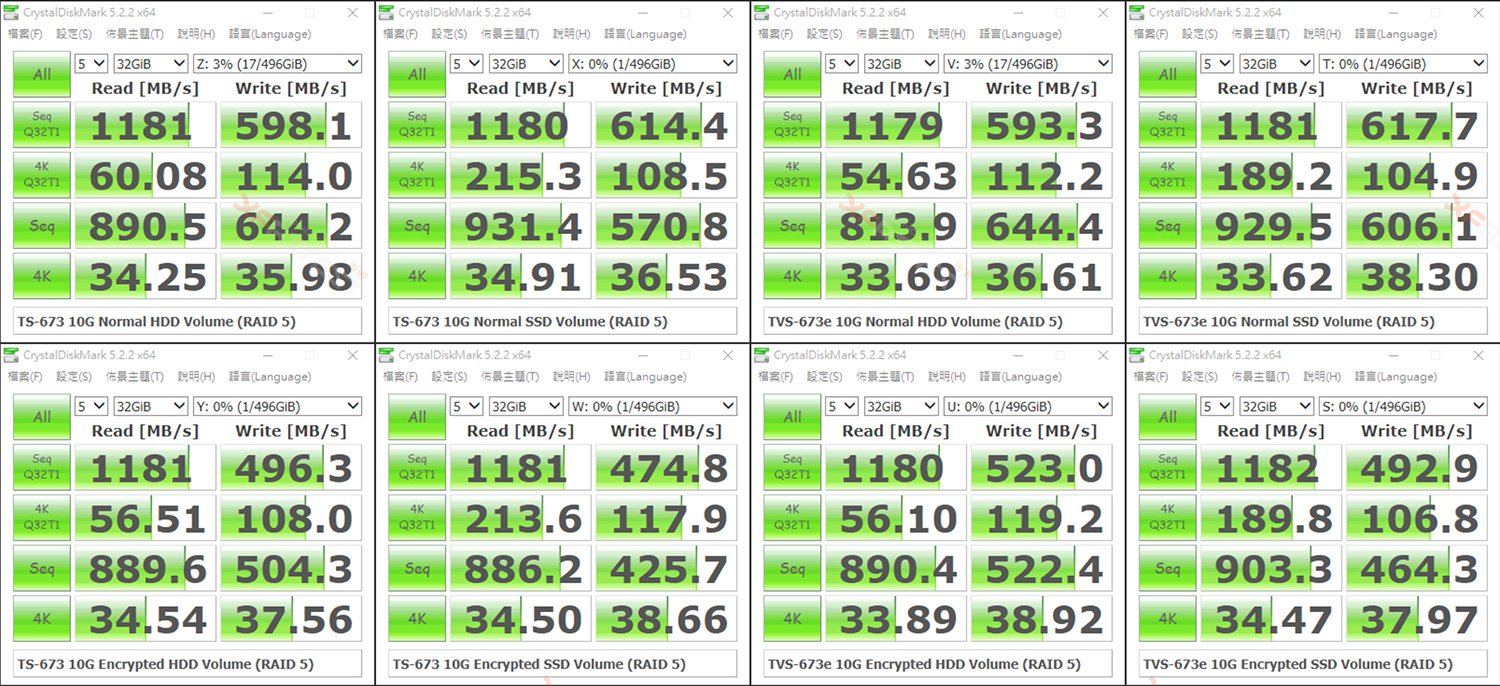

透過Samba連接,分別測試在硬碟及SSD上的普通及加密磁碟區

不論是安裝HDD / SSD,憑著性能強悍的AMD Embedded R-Series SoC,在連續讀取速度都可達到約1000MB/s;而寫入速度都可達到約600MB/s,成績相當不錯,也附合預期。速度上比採用Intel Celeron J3455的NAS快上不少(可參考TS-453B / TS-453BT3 評測)。

在加密效能方面,經內置於CPU的AES-NI指令集加速下,速度上跟沒有加密的狀態下沒有太大差距,仍舊保持約1000MB/s連續讀取速度,而寫入速度約500MB/s,只慢了約100MB/s,表現優異。

接下來再把整個儲存系統架構改成Qtier自動分層儲存,再透過iSCSI連接測試傳輸效能:

有關Qtier的資料:

活用NAS全攻略:NAS加速大法 – SSD Cache vs Qtier 分層儲存



Iometer設定

測試檔案大小:100GB(降低RAM Buffer對效能的影響)

Worker數目: 32

連續讀取/寫入Sector Size:1M

隨機讀取/寫入Sector Size:4K



先測試未啟用Qtier的速度:

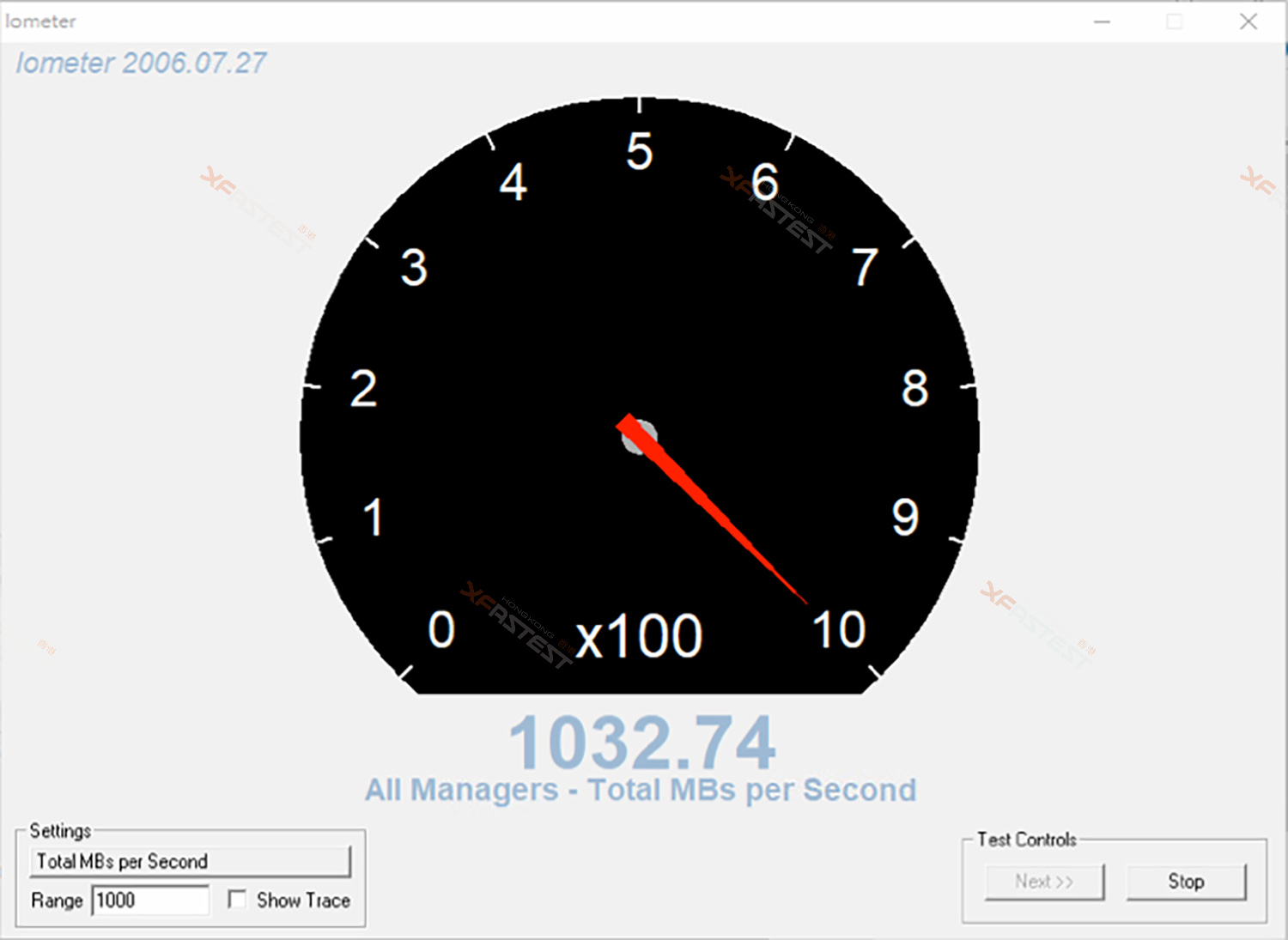

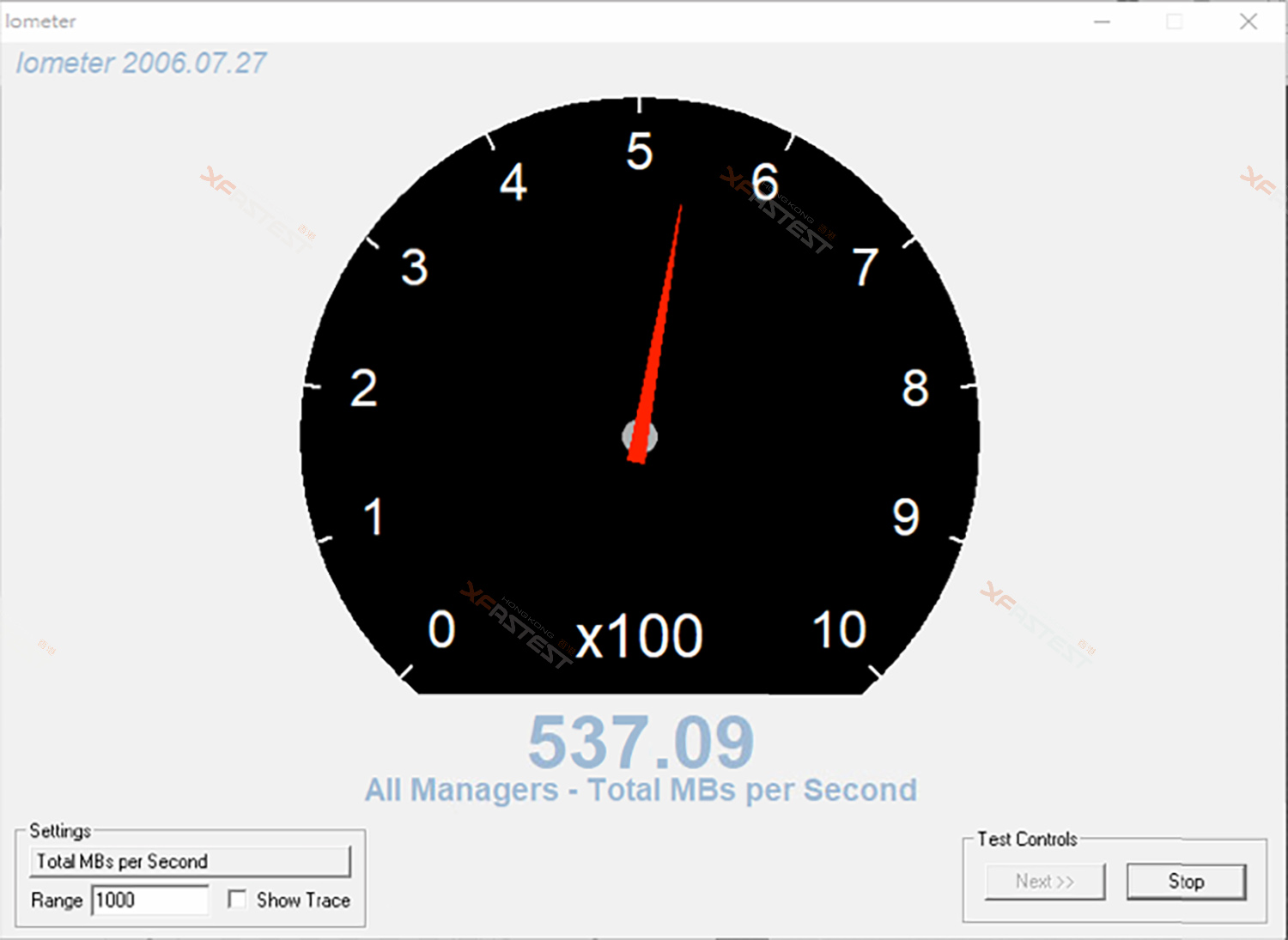

在未啟用Qtier的情況下,2台NAS都測出約1000MB/s的連續讀取速度,500MB/s的連續寫入速度;而隨機讀寫性能,因沒有SSD加速,因此只有讀取性能只有2000 IOPS,而寫入性能約1000 IOPS。然後,我們再啟用Qtier,再測試一次:

在啟用Qtier的情況後,2台NAS都仍舊能測出約1000MB/s的連續讀取速度,500MB/s的連續寫入速度;而隨機讀寫性能,在Qtier的SSD層加速下,讀取性能提升到接近30000 IOPS,而寫入性能則提升到約13000 IOPS,增幅達10倍以上!

 同價產品比較

TS-x73 / TVS-x73e 同級產品比較

TVS-x73e是上代TVS-x73精簡後的產品,除了移除了USB 3.1 Gen2卡、IR Remote (RM-IR004)及修改出廠記憶體配置外,已經沒有分別。跟Synology DS1517+、DS1618+、DS1817+及DS3018xs比較,參考網上CPU跑分數據,TS-x73及TVS-x73e的CPU性能都比 Synology 的四個型號好;除了 Synology DS3018xs 有支援對RAID 5/6 Rebuild速度影響最大的AVX / AVX2外,其他3款Synology NAS都沒有支援,而TS-x73及TVS-x73e都有支援這部分。

在擴充性方面,TS-x73 及 TVS-x73e 比其他品牌的NAS多出2條SATA M.2插槽,要安裝SSD就不用佔用3.5″硬碟槽,讓用家可以建立更大的儲存空間;在PCIe插槽方面,TS-x73 及 TVS-x73e憑著2條PCIe Gen3 x4插槽及QNAP自家推出的擴充卡,尤其是整合2條M.2插槽及10GbE的QM2卡,能更有效地善用數量有限而珍貴的PCIe插槽,大大強化了擴充能力。反觀 Synology 的 NAS 大多只設有一條PCIe插槽,M.2擴充卡或10G網絡卡只能二選一,對用家來說實在是不便,也大大限制了NAS的擴充性,難以讓NAS發揮最大的效能。

在儲存技術方面,QNAP 在SSD的應用及加密技術上都領先 Synology,QNAP不但支援全域SSD Cache,更支援強大的Qtier自動分層技術,在加速的同時能提供更大的儲存空間;而在加密方面支援磁碟區加密,一口氣加密所有在磁碟區內的資料,保障資料安全。此外,QNAP還支援RAID 50/60技術,在多硬碟的機種上,更能平衡安全性及性能,兩者兼得。最近QNAP還預告了下一版本QTS4.3.5的功能,進一步拉開了在儲存技術上的差距,例如是SSD Over Provisioning技術、任意放大或縮少磁碟區、快照備份功能強化、SSD唯寫快取等等,都是其他品牌做不到的!

QNAP QTS 4.3.5 搶先看-儲存技術大躍進

 總結

TS-x73 / TVS-x73e 在效能上不分上下,定價亦極具競爭力,特別是TS-x73系列,比TVS-x73e便宜HK$ 2,000,性價比突出。而且TS-x73 / TVS-x73e不論在硬件設計、儲存技術、定價都比 Synology 優勝,絕對是抵玩之選!

假如要在這兩個系列上選擇,如果你不需要HDMI / 轉檔功能,TS-x73絕對是首選;需要HDMI / 轉檔功能的話,除了可以直接買設有HDMI的TVS-x73e外,還可以考慮直接在TS-x73上安裝入門顯示卡,但要留意TS-x73在安裝顯示卡後,就不能安裝其他擴充卡。

QNAP TS-673 詳盡規格:傳送門

QNAP TVS-673e 詳盡規格:傳送門

QNAP QTS 功能簡介:傳送門

QNAP HK 官方線上訂購:傳送門
