[XF 開箱] 離譜!9 Bay 連續讀寫速度王者!QNAP TS-932X 震撼登場!

- 18座大王 - 2018-08-01 - visibility Views



QNAP 在今年推出了三款取代 5 Bay NAS 的 9 Bay NAS。分別是採用AMD平台的TS-963X、採用Intel平台的TVS-951X及採用Annapurna Labs (ARM)平台的TS-932X。在較早前大王已為大家介紹TS-963XTVS-951X,今次終於到基於Annapurna Labs (ARM)平台的TS-932X了!未知大家對採用ARM CPU的NAS印象如何?慢?便宜?入門產品才會採用?功能少?看完這篇,大家對採用ARM CPU的NAS印象應該會有所改變!

 QNAP TS-932X 開箱

QNAP TS-932X 採用跟TS-963XTVS-951X同一個機殼,提供五個3.5″及四個2.5″熱拔插(Hot Swap)插槽,讓使用者可以在2.5″插槽插入SSD建立快取及Qtier儲存池,消除硬碟上的I/O樽頸,在10G網絡上釋放NAS最大的效能之餘,還保有5個3.5″插槽,插入5個硬碟提供更大的儲存空間。

TS-932X 搭載Annapurna Labs Alpine AL-324 64Bit 1.7GHz 四核心ARM處理器,內建硬體加密引擎,避免在啟用加密功能後會大幅影響NAS效能。此外,與TS-963XTVS-951X比較,TS-932X並不用在主板上加入10GbE控制器,機身上2個10G (SFP+) LAN是透過內建在CPU的2個10GbE控制器提供,因此能提供更優秀的效能。在記憶體方面,採用較新的DDR4記憶體,提供一條DDR4 SO-DIMM插槽,原廠配置分別提供預載2GB DDR4記憶體的TS-932X-2G及8GB DDR4記憶體的TS-932X-8G,使用者依舊可以自行把記憶體升級到16GB,強化系統整體效能。

過往採用ARM CPU的NAS都不支援進階的功能,例如是Snapshot或自動分層技術等。但這些限制,在QNAP工程師的努力下,已一一被解決。在 QTS4.3.3 時,QNAP已經把Snapshot功能下放到部分較新的ARM NAS,在 QTS4.3.4 更把Qtier自動分層技術下放到採用64bit ARM CPU的NAS,進一步提高了業界標準,而這次介紹的TS-932X正正是其中一台!

後方有小喇叭及3.5mm Line Out、2個1GbE LAN、2個10GbE LAN(SFP+) 及2個USB3.0

TS-963XTVS-951X比較,TS-932X提供的10GbE LAN並不是RJ45插頭,而是可支援光纖的SFP+插頭,雖然SFP+光纖模組價錢較貴,但還是可以選用價錢較便宜的SFP+ DAC (Direct Attached Cable)來連接。除了2個10G SFP+ LAN外,還提供2個RJ45 1G LAN、2個USB3.0、3.5mm Line Out及一個小喇叭。

可能大家會擔心支援10G SFP+的Switch會不會很貴,但QNAP都為大家解決了,QNAP推出的QSW-804-4C 8 Port 10G Switch定價才HK$ 3,299,提供4個10G SFP+及4個10G SFP+/RJ45 混合式插頭,不論你的10G裝置是SFP+還是RJ45,都可以輕鬆連接。

小喇叭是QNAP的最新設計,在近一年推出的機種都有採用,用作播放系統的狀態通知,如開機、關機、更新Firmware等等,取代傳統的Beep聲,使用者可以直接知道 NAS 的狀況,作出反應。而3.5mm Line Out則可以配合 QTS 內建的多媒體串流功能,直接把3.5mm Line Out接上揚聲器播放音樂。散熱風扇同樣是14cm風扇,配合QNAP QTS內建的智慧型風扇控制功能,讓系統保持安靜及低溫運作。

升級記憶體無需拆機殼,只需插出硬碟架即可

TS-932X只有一條記憶體插槽,要升級記憶體只需插出3.5″硬碟架,就可以輕鬆完成。

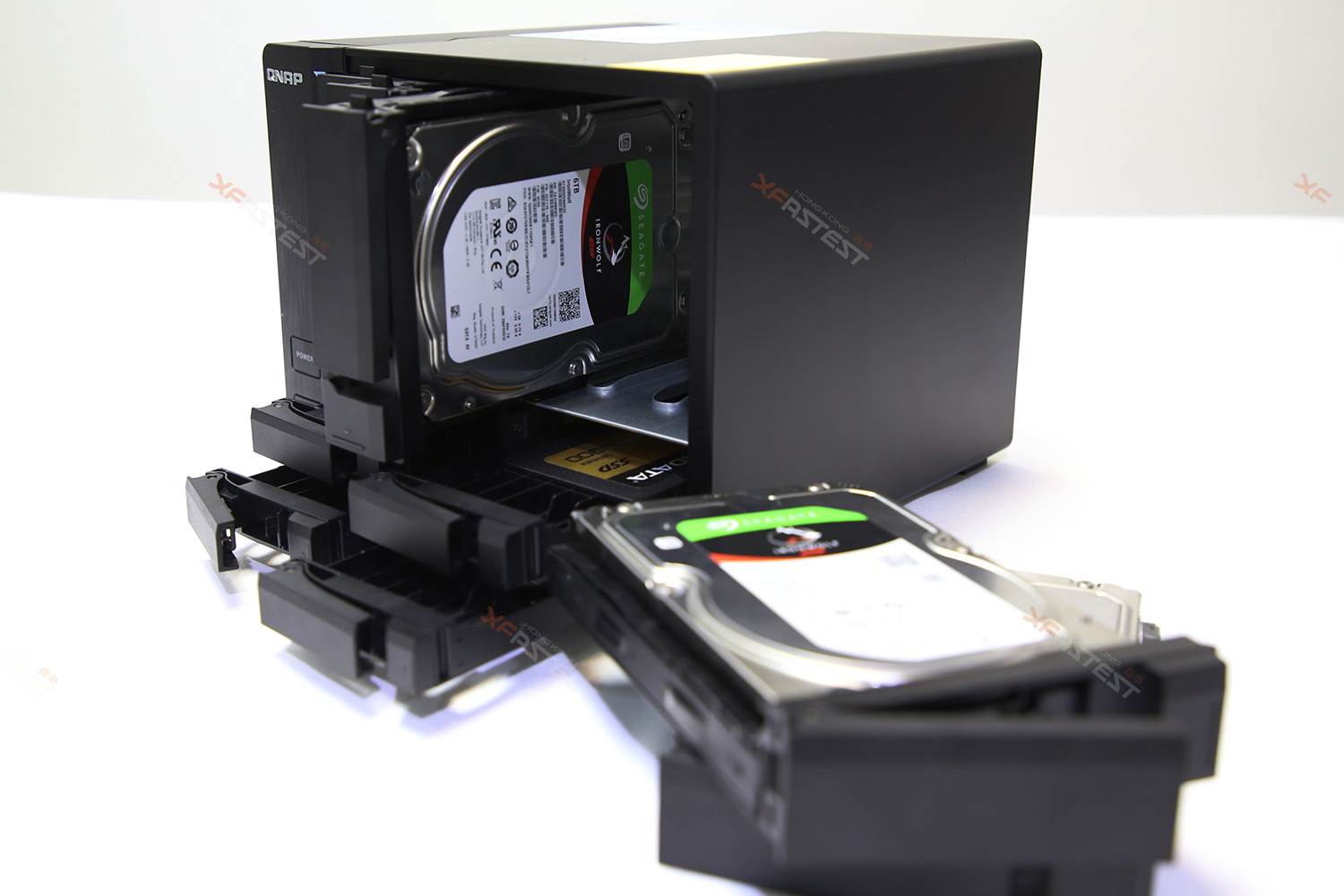

TS-932X 支援免工具安裝硬碟及SSD,只需扣上相關的扣具,即可完成安裝。本次測試會跟上次一樣,用上5個Seagate Ironwolf 6TB (ST6000VN0033)及4個ADATA SU900 256GB SSD,讓大家看看這台NAS的效能表現。

 豐富的應用功能

TS-932X APP Center 應用程式列表

雖然ARM平台提供的應用未如x86_64平台豐富,但應該要有的功能,還是有提供。例如是備份套件、多媒體串流應用、IP CAM錄影、BT下載,檔案歸檔、檔案搜尋、VPN Server等,都可以在TS-932X上安裝。

 QNAP TS-932X 效能測試

HDD / SSD 溫度及SATA介面速度

從上圖可見,SATA介面速度全數是SATA 6Gbps,其中8個SATA 6Gbps由CPU直接提供,最後一個是由額外的SATA 6Gbps晶片提供。

HDD及SSD讀取效能

TS-932X全數插槽都是採用SATA 6G,因此都能發揮出硬碟及SSD的效能,從上圖可見,Seagate Ironwolf 6TB硬碟都能跑出210MB/s以上的速度,而ADATA SU900 256GB SSD亦能跑出接近500MB/s的速度,跟TVS-951X測出來的速度差不多。

NAS配備:

-QNAP TS-932X-8G

-Seagate Ironwolf ST6000VN0033 6TB NAS HDD x5(組成RAID 5)

-ADATA SU900 256GB SSD x4(組成RAID 5)

-QNAP CAB-DAC15M-SFPP-DEC01 SFP+ DAC

Client配備:

-Motherboard: Fatal1ty X399 Professional Gaming ( 內建10GbE RJ45 x1 )

-CPU: AMD Ryzen Threadripper 1950X

-RAM: 64GB DDR4

-Switch: QNAP QSW-1208-8C

透過Samba連接,分別測試在硬碟及SSD上的普通及加密磁碟區

因Annapurna Labs Alpine AL-324原生10GbE及8個SATA 6Gbps控制器,加上硬體加密加速引擎,使TS-932X在連續讀寫速度上交出耀眼的成績表。不論是普通及加密磁碟區,連續讀取速度都能跑出1100MB/s以上,而連續寫入速度則能跑出450~680MB/s,唯4K隨機讀寫效能較弱,可說是雖一美中不足的地方。

接下來再把整個儲存系統架構改成Qtier自動分層儲存,再透過iSCSI連接測試傳輸效能:

Iometer設定

測試檔案大小:100GB(降低RAM Buffer對效能的影響)

Worker數目: 32

連續讀取/寫入Sector Size:1M

隨機讀取/寫入Sector Size:4K

在啟用Qtier的情況下,靠著SSD高速的讀取性能,跑出高達1120MB/s的強悍成績,在關閉Qtier的情況下,雖然只有5個硬碟,但Seagate Ironwolf ST6000VN0033的性能並不差,每隻可以提供220MB/s的讀取速度,在建立RAID5後,還是可以跑出跟理論值極限速度840MB/s。

而連續寫入速度方面,不論是啟用還是關閉Qtier,跑出的速度也是差不多,提供著約550MB/s的連續寫入效能。

在4K隨機讀寫效能方面,還是比TS-963XTVS-951X慢,但在啟用Qtier的情況下還能提供約12000 IOPS (讀) 及 4000 IOPS (寫),仍然能改善隨機讀寫效能,比硬碟跑出的IOPS快得多。

 同級產品比較

TS-932X 同級產品比較

TS-932X 的上代產品是 TS-531X,而跟TS-531X同級的有 Synology DS1517,都是採用上代的Annapurna Labs Alpine AL-314 32Bit 1.7GHz 四核心ARM處理器。跟上代產品比較,除了TS-932X在CPU性能上有改善外,重點是TS-932X加入了Qtier自動分層技術支援,還有4個2.5″插槽,強調SSD的應用。如跟 Synology DS1517 比較,Synology DS1517 還不支援現今對坑勒索病毒的 Snapshot 功能,可說是 DS1517 最大的缺陷。

即使要跟採用 Intel / AMD CPU 的機種比較,如 TS-563 / TS-963X / TVS-951X 及 Synology DS1517+,在性能上也完全不輸蝕,連續讀寫性能更比這些機種快得多!再看價錢的話,TS-932X 是 3台 9 Bay NAS中最便宜的一台,跟 5 Bay NAS 價錢比較也相約,對追求性能的使用者來說,TS-932X肯定是性價比最高的一台。

有關QNAP Qtier 自動分層及SSD Caching的設定,可參考:

活用NAS全攻略:NAS加速大法 – SSD Cache vs Qtier 分層儲存

有關QNAP Snapshot的設定,可參考:

活用NAS全攻略:快照備份零難度

 總結

在跟TS-932X同價位的NAS,相信已找不到一台性能比他強的產品。即將比較4 Bay的NAS,只需多付幾百,就能換來快得離譜的連續讀寫性能及更多的硬碟插槽,因此真正的 5 Bay NAS 殺手,又或者是 4 Bay NAS 殺手,肯定是這台經濟又實惠,性能又強勁的TS-932X!
