上回介紹了 QNAP 最新的 9 Bay 系列中的 AMD 代表 TS-963X。今次要介紹的同樣是以五個3.5″硬碟槽,再加上四個2.5″ SSD插槽,並內置10G LAN的 Intel 代表TVS-951X。這台 TVS-951X 是目前三台 9 Bay NAS中唯一一台採用雙核心處理器及附有HDMI插頭的型號,強調著高效能及多媒體應用,廢話少說,立即為大家測試一下 TVS-951X 表現如何。

 QNAP TVS-951X 開箱

QNAP TVS-951X 跟 TS-963X 一樣,都是採用跟 5 Bay NAS 差不多體積的全新設計機殼,提供五個3.5″熱拔插(Hot Swap)插槽及四個2.5″熱拔插(Hot Swap)插槽,用家可隨時多安裝四個SSD去把原有的儲存池升級為Qtier儲存池或建立SSD快取去提升系統效能,讓NAS的效能可充分在10G網絡上發揮。

TVS-951X 使用 Intel Celeron 3865U 1.8GHz 雙核心處理器,內建 Intel HD Graphic 610 GPU,為 NAS 提供H.264及H.265硬體轉檔加速及HDMI播放功能。此外還支援 AES-NI 硬體加密引擎,加速 NAS 的加密運算效能,從而提升系統整體效能。在記憶體方面,採用較新的DDR4記憶體,提供2條DDR4 SO-DIMM插槽,並支援雙通道運作,進一步改善系統效能。在記憶體配置方面,分別提供預載2GB DDR4記憶體的TVS-951X-2G及8GB DDR4記憶體的TVS-951X-8G。按照慣例,用家可以自行更換2條16GB DDR4 SO-DIMM去把記憶體擴充到32GB,改善 NAS 多工處理效能。

後方有小喇叭及3.5mm Line Out、1個1GbE LAN、1個10GbE LAN、2個USB3.0及1個HDMI 1.4b

機身插頭跟TS-963X類似,在機身前方提供一個USB3.0及一鍵備份按鍵,後方則設有一個3.5mm Line Out音源輸出,讓用家可以直接接駁喇叭經內建的Music Station播放音樂;而機上的小喇叭則可以播放系統的狀態通知,如開機、關機、更新Firmware等等,取代傳統的Beep聲,讓用家可以更直接了解NAS的狀況。在網絡埠方面,則提供一個1GbE LAN及一個可向下兼容100M / 1G / 2.5G / 5G的10GbE LAN (RJ45插頭);而後方USB則提供兩個USB3.0讓用家按駁各式各樣的USB裝置。除此之外,還設有一個HDMI 1.4b,支援4K解像度輸出,讓用家可以透過HDMI播放多媒體檔案,使用上更加方便。

在散熱系統方面,同樣是採用14cm散熱風扇,配合QNAP QTS內建的智慧型風扇控制功能,讓系統保持安靜及低溫運作。

升級記憶體無需拆機殼,只需插出硬碟架即可

要升級記憶體也相當方便,只需插出3.5″硬碟架,即可更換記憶體。

TVS-951X 的3.5″硬碟架及2.5″硬碟架同樣支援免工具安裝,只需扣上相關的扣具,即可完成安裝。本次測試會跟上次一樣,用上5個Seagate Ironwolf 6TB (ST6000VN0033)及4個ADATA SU900 256GB SSD,讓大家看看這台NAS的效能表現。

 豐富的多媒體應用功能

TVS-951X 強調多媒體應用,除了HD Station內最常用的KODI外,APP Center還有提供Cinema28多房串流應用、CodexPack硬體轉檔工具、Plex Media Server、Minim Server及Roon Server等常用的應用程式。此外還有支援DJ2 Station,方便對直播有需求的用家。

TVS-951X APP Center 應用程式列表

負責HDMI多媒體應用的HD Station

 QNAP TVS-951X 效能測試

HDD / SSD 溫度及SATA介面速度

從上圖可見,SATA介面速度全數是SATA 6Gbps,同樣未有用上古代科技。

HDD及SSD讀取效能

TVS-951X全數插槽都是採用SATA 6G,因此都能發揮出硬碟及SSD的效能,從上圖可見,Seagate Ironwolf 6TB硬碟都能跑出220MB/s以上的速度,而ADATA SU900 256GB SSD亦能跑出接近500MB/s的速度,這比TS-963X測出來的速度更快。

NAS配備:

-QNAP TVS-951X-8G

-Seagate Ironwolf ST6000VN0033 6TB NAS HDD x5(組成RAID 5)

-ADATA SU900 256GB SSD x4(組成RAID 5)

Client配備:

-Motherboard: Fatal1ty X399 Professional Gaming ( 內建10GbE RJ45 x1 )

-CPU: AMD Ryzen Threadripper 1950X

-RAM: 64GB DDR4

-Switch: QNAP QSW-1208-8C

透過Samba連接,分別測試在硬碟及SSD上的普通及加密磁碟區

受惠於10Gb網絡及CPU內建的AES-NI硬體加密加速引擎,不論是普通及加密磁碟區,讀取速度都能跑出800MB/s以上,而寫入速度則能跑出300~550MB/s,效能十分優異,速度上更勝採用四核心處理器的TS-963X。

接下來再把整個儲存系統架構改成Qtier自動分層儲存,再透過iSCSI連接測試傳輸效能:

Iometer設定

測試檔案大小:100GB(降低RAM Buffer對效能的影響)

Worker數目: 32

連續讀取/寫入Sector Size:1M

隨機讀取/寫入Sector Size:4K

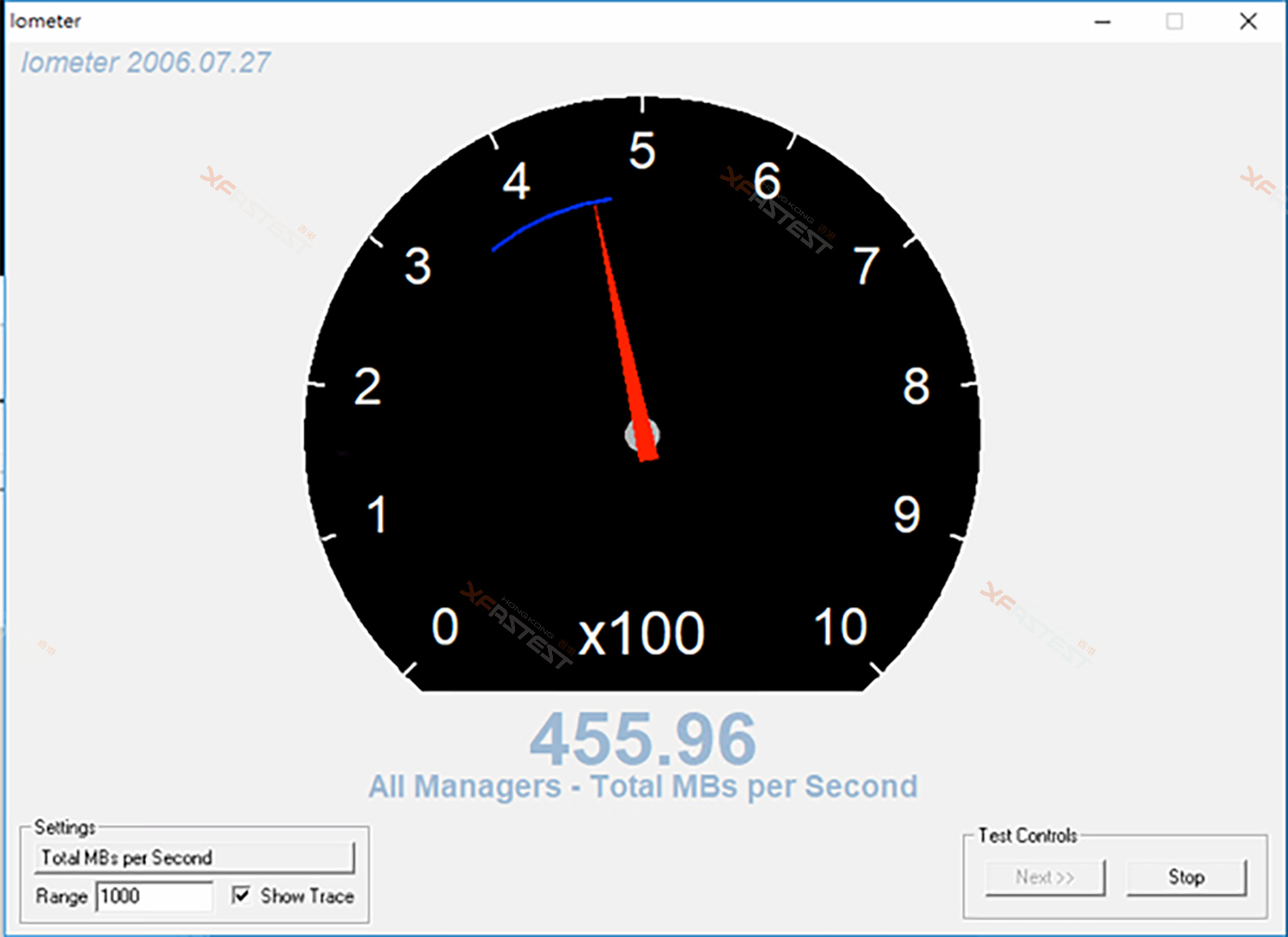

在連續讀取/寫入效能而言,不論是啟用還是關閉Qtier,跑出的速度也是差不多,提供著約750MB/s以上的連續讀取效能及接近500MB/s以上的連續寫入效能。

而在隨機讀寫效能方面,因啟用Qtier自動分層後SSD會介入,所以隨機讀寫效能在啟用Qtier自動分層後,4K隨機讀寫IOPS會大副提升到超過 30000 IOPS (讀) 及 14000 IOPS (寫),大大改善了隨機讀寫效能,改善了應用程式的反應速度。

 同級產品比較

TVS-951X 同級產品比較

QNAP TVS-951X 是 9 Bay 系列中最貴的那台,亦是唯一一台有提供HDMI的NAS。不論在整體規格及儲存技術上,TVS-951X都優於其他品牌(如Synology DS1517+);憑著QNAP獨有的Qtier自動分層技術及強大的SSD快取技術,再連同 Synology 缺少的 HDMI 插頭,提供更強大的多媒體功能,已經可以輕鬆分出勝負。而三款9 Bay NAS的比較,則留待完成測試TS-932X後再作總結。

有關QNAP Qtier 自動分層及SSD Caching的設定,可參考:

活用NAS全攻略:NAS加速大法 – SSD Cache vs Qtier 分層儲存

 總結

以HK$ 6000元以內,要買一台有HDMI、又要高效能的10G NAS,TVS-951X肯定是首選。TVS-951X不單止提供著700MB/s的連續讀取及近500MB/s的連續寫入速度,更提供多元化的多媒體應用,如KODI、Plex Media Server、Roon Server等,應能以功能及效能勝得用家歡心!
