NAS 一線大廠 QNAP 自從推出 3 Bay NAS 後引來很大的回響,因此,QNAP 也加倍努力,推出更多的 3 Bay NAS!這次要介紹的都是入門級,是預載 10Gigabit 網絡埠的入門 NAS!QNAP TS-332X 是一台配有 10Gigabit 網絡埠的入門 NAS,除了提供 3 個 3.5″ SATA 6Gbps 插槽外,更提供 3 條 M.2 SATA 插槽,買三送三,「3 Bay 價錢,6 Bay 享受」,配合 10Gigabit 網絡埠完美釋放所有效能,秒殺同價位只有 1Gigabit 網絡埠的產品!立刻送上 QNAP TS-332X 介紹及效能測試!

古惑!同樣3 Bay設計,暗藏3條M.2 SATA插槽!

採用靜音設計的白色機身

Annapurna Labs Alpine AL-324 64Bit 1.7GHz 四核心ARM處理器

QNAP TS-332X 同樣是針對入門市場的產品,跟9 Bay 連續讀寫速度王者TS-932X同樣採用Annapurna Labs Alpine AL-324 64Bit 1.7GHz 四核心ARM處理器,內建硬體加密引擎,避免在啟用加密功能後會大幅影響NAS效能。此外,TS-332X並不用在主板上加入10GbE控制器,機身上的10G (SFP+) LAN是透過內建在CPU的10GbE控制器提供,因此能提供更優秀的效能。在記憶體方面,採用較新的DDR4記憶體,提供一條DDR4 SO-DIMM插槽,原廠配置分別提供預載2GB DDR4記憶體的TS-332X-2G及4GB DDR4記憶體的TS-332X-4G,使用者可以自行把記憶體升級到16GB,強化系統整體效能。機身前方設有一個USB3.0及一鍵備份按鍵,方便用家直接備份NAS的資料到外置硬碟或把外接裝置的資料直接抄到NAS中。

背部設有小型喇叭、3.5mm line out、兩個Gigabit Lan、一個10Gigabit Lan、兩個USB3.0

QNAP TS-332X 跟同門兄弟 TS-328 都是採用全新設計的機殼,雖然看起來並不支援熱拔插,但打開外殼後,依舊會看見三個硬碟架,能以熱拔插的方式更換硬碟。三個硬碟插槽均是由CPU原生提供SATA 6Gbps規格,擁有更佳的效能表現,更能發揮硬碟全部潛力。當抽出三個硬碟架後,不難發現在主板上暗藏三條M.2 SATA Slot,三條M.2 SATA Slot都是屬於CPU原生的SATA 6Gbps,用家可以安裝三條M.2 SATA SSD再自由設定為SSD Cache、Qtier或直接當作儲存空間,透過10 Gigabit傳輸介面能提供更高的傳輸效能。而安裝M.2 SSD時也十分方便,只需拆開硬碟架,插入SSD,再扣上M.2插槽上尾部的扣具,即可完成安裝。

在機身I/O配置則有一個3.5mm Line Out、兩個千兆網路埠、一個10 Gigabit SFP+網路埠、兩個USB 3.0插口,可說是相當齊全。當中的3.5mm Line Out,可直接接駁喇叭,透過Music Station播放音樂。而機背上的小型喇叭,能直接播放系統的狀況,而不是透過傳統的Beep聲去分辨系統狀態,例如在更新系統時,小型喇叭會播出系統更新中的訊息,而不是Beep Beep Beep,讓用家可以快速知道NAS狀況,可說是相當貼心的設計。

 豐富的應用功能

TS-332X APP Center 應用程式列表

雖然ARM平台提供的應用未如x86_64平台豐富,但應該要有的功能,還是有提供。例如是快照、Qtier自動分層、備份套件、多媒體串流應用、IP CAM錄影、BT下載,檔案歸檔、檔案搜尋、VPN Server等,都可以在TS-332X上安裝。而QTS4.3.5 加入Security Counselor安全掃瞄工具,能自動偵測NAS安全性,全面提升NAS安全性。



有關QNAP Qtier 自動分層及SSD Caching的設定,可參考:

有關QNAP Snapshot的設定,可參考:

 效能測試

HDD / SSD 溫度及SATA介面速度

HDD及SSD讀取效能

TS-332X全數插槽都是採用SATA 6G,更能支援14TB硬碟,輕鬆建立大容量儲存系統。憑著CPU原生提供的SATA 6Gbps,硬碟都能跑出約250MB/s讀取速度,而SSD也能跑出約540MB/s的讀取速度,效能優異。

NAS配備:

-QNAP TS-332X-4G

Seagate Ironwolf ST14000VN0008 14TB NAS HDD x3(組成RAID 5)

ADATA SU800 256GB M.2 SATA SSD x3(組成RAID 5)

-QNAP CAB-DAC15M-SFPP-DEC01 SFP+ DAC

Client配備:

-Motherboard: Fatal1ty X399 Professional Gaming ( 內建10GbE RJ45 x1 )

-CPU: AMD Ryzen Threadripper 1950X

-RAM: 64GB DDR4

-Switch: QNAP QSW-1208-8C

透過Samba連接,分別測試在硬碟及SSD上的普通及加密磁碟區

因Annapurna Labs Alpine AL-324原生10GbE及6個SATA 6Gbps控制器,加上硬體加密加速引擎,使TS-332X在連續讀寫速度上交出耀眼的成績表。在三個硬碟組成的RAID 5磁碟區,能達到約750MB/s的連續讀取速度;而寫入速度在未加密的狀態下,能跑出約480MB/s;而加密的狀態下,仍然有約340MB/s。而在三條SSD組成的RAID 5磁碟區,能達到約1100MB/s的連續讀取速度;而寫入速度在未加密的狀態下,能跑出約500MB/s;而加密的狀態下,仍然有約350MB/s,效能十分理想。

接下來再把整個儲存系統架構改成Qtier自動分層儲存,再透過iSCSI連接測試傳輸效能:

Iometer設定

測試檔案大小:100GB(降低RAM Buffer對效能的影響)

Worker數目: 32

連續讀取/寫入Sector Size:1M

隨機讀取/寫入Sector Size:4K

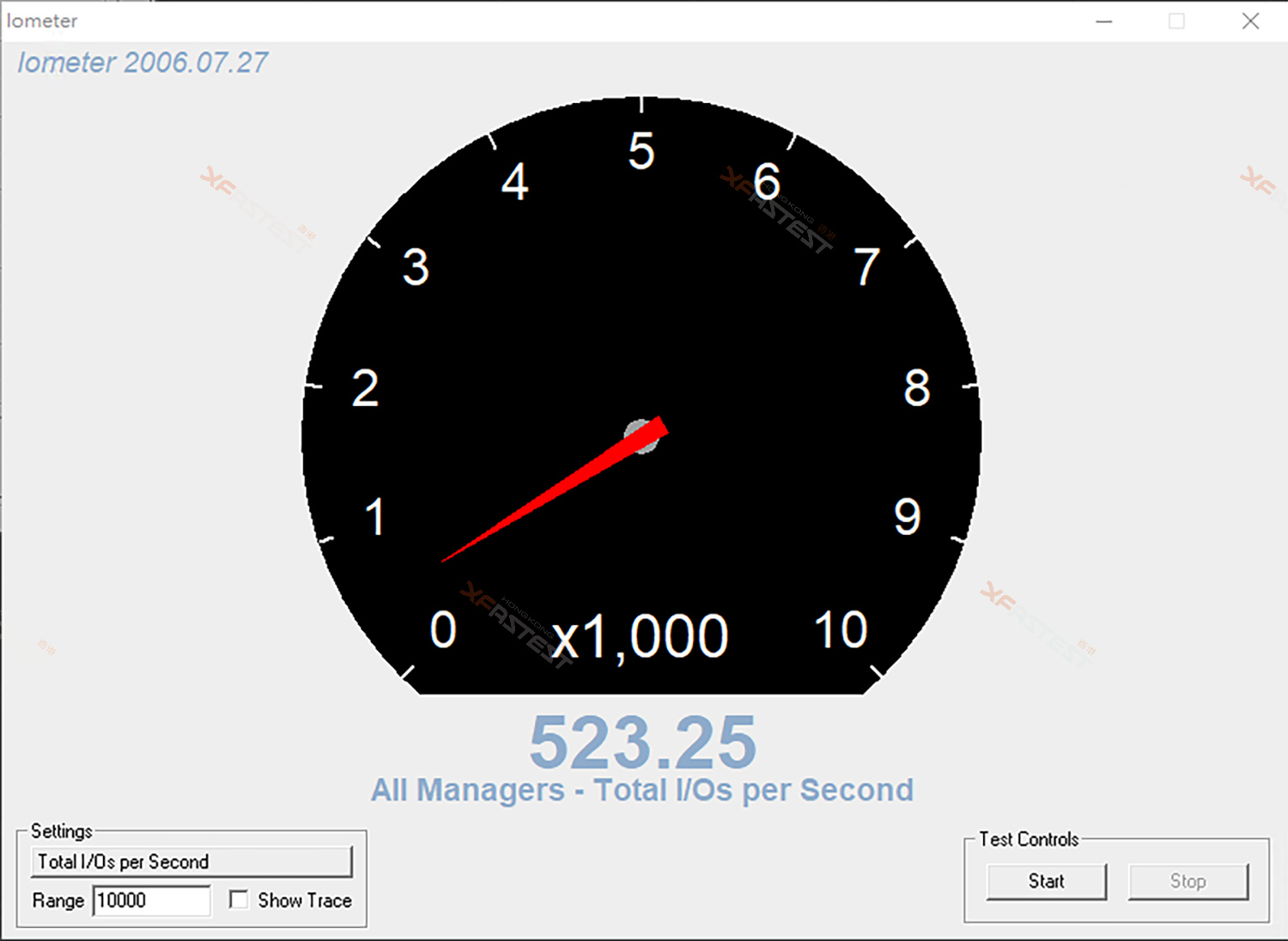

在關閉Qtier的情況下,因硬碟部分只有3個Seagate Ironwolf 14TB ST14000VN0008,但受惠於ST14000VN0008的強悍性能,連續讀取及寫入速度仍可達約470MB/s;而隨機4K IOPS部分,則在意料之中。在啟用Qtier後,靠著SSD較高速的性能,連續讀取提升至820MB/s,連續寫入則與HDD相約。而隨機4K IOPS,讀取提升超過30倍,達18000 IOPS左右;而隨機寫入則因為RAID5的特性,只能提升了約20倍,達4000 IOPS左右。依舊顯示出Qtier強大的加速威力,讓整個硬碟平台發揮得淋漓盡致,完完全全擠出所有效能,達到最高的性價比。

 總結

TS-332X-2G 定價為 HK$ 2,999,這價位面臨 2Bay 及 4Bay 機種的夾擊,但憑著 3+3=6,實際上可以算是 6Bay NAS,配合完整支援Snapshot、Qtier 自動分層、SSD Cache及多元化的應用程式,再加上在10 Gigabit 網絡環境下的傑出表現,相信能秒殺不少同價位產品!

現在要升級到10 Gigabit 網絡環境也不是太貴,加購一台 10Gigabit Switch,如QNAP的QSW-804-4C (HK$ 3,299);PC沒有10 Gigabit LAN Card可加購QNAP的QXG-10G1T (HK$ 1,299);mac用家則可加購QNAP Thunderbolt 3 to 10 Gigabit Adaptor (HK$ 1,999),連同TS-332X加起來一萬有找,即能立即享受試了不能回頭的高速體驗,絕對適合有要求的用家。

即使目前不打算升級10 Gigabit 網絡環境,大王還是十分建議大家選購有支援10 GbE的NAS。只因歷史會重演,當年100Mb升級到1000Mb的光景終有一天會重臨,當你眼見10G網絡設備的價格下跌到你能接受的心理關口時,就是你手上那台支援10 Gigabit的NAS發揮應有效能的時間了!
