ASRock 第二款 Ryzen Threadripper 高規主機板

隨 AMD X399 推出,ASRock 就瞄準旗艦級電競玩家推出 Fatal1ty X399 Professional Gaming,其中一大特色莫過於主機板內建 10GbE 網絡連接,而且一共有 4 組 PCI-E 3.0 x16 插槽、8 組 DDR4-3600+、USB 3.1 (10Gbps) 支援等,更有 U.2 插槽以及 Ultra M.2插槽,迎合市場各種 NVMe SSD 裝置。

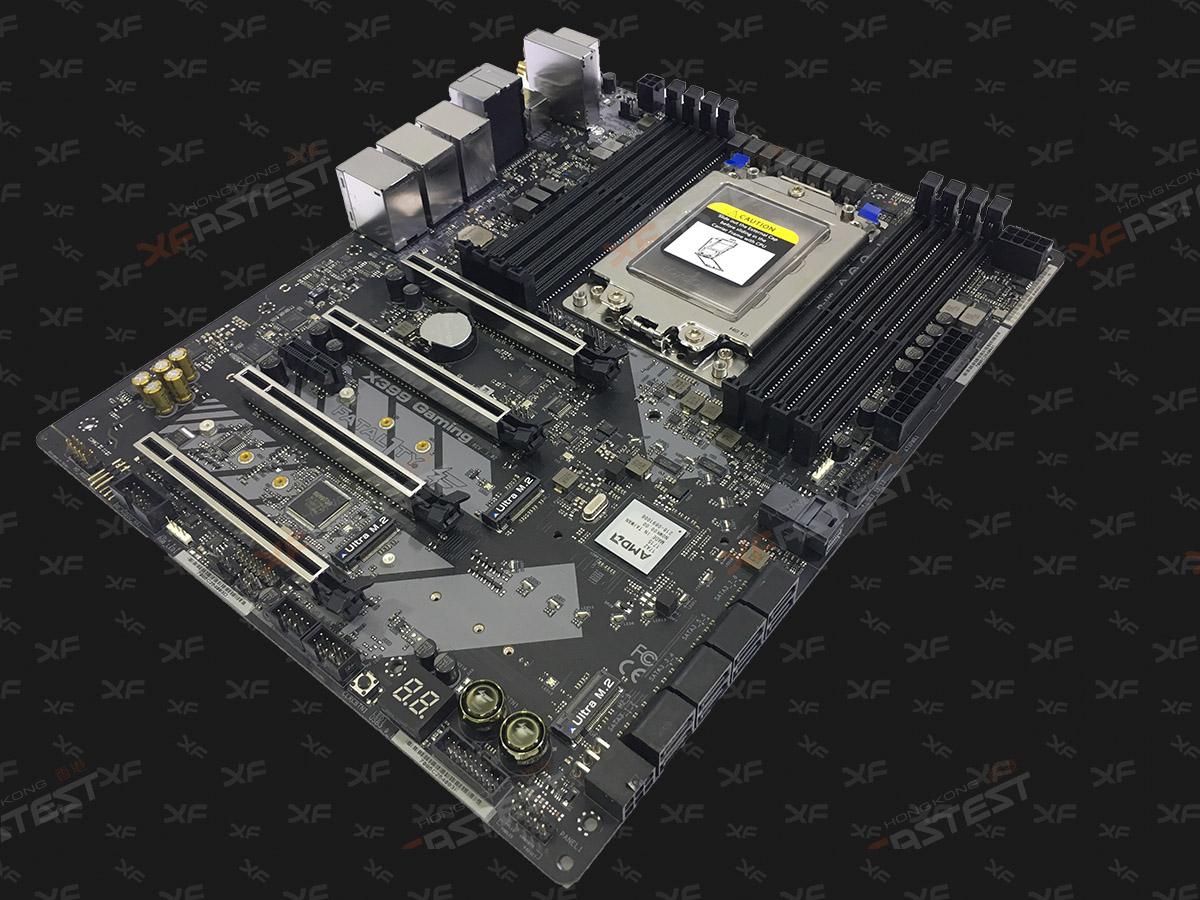

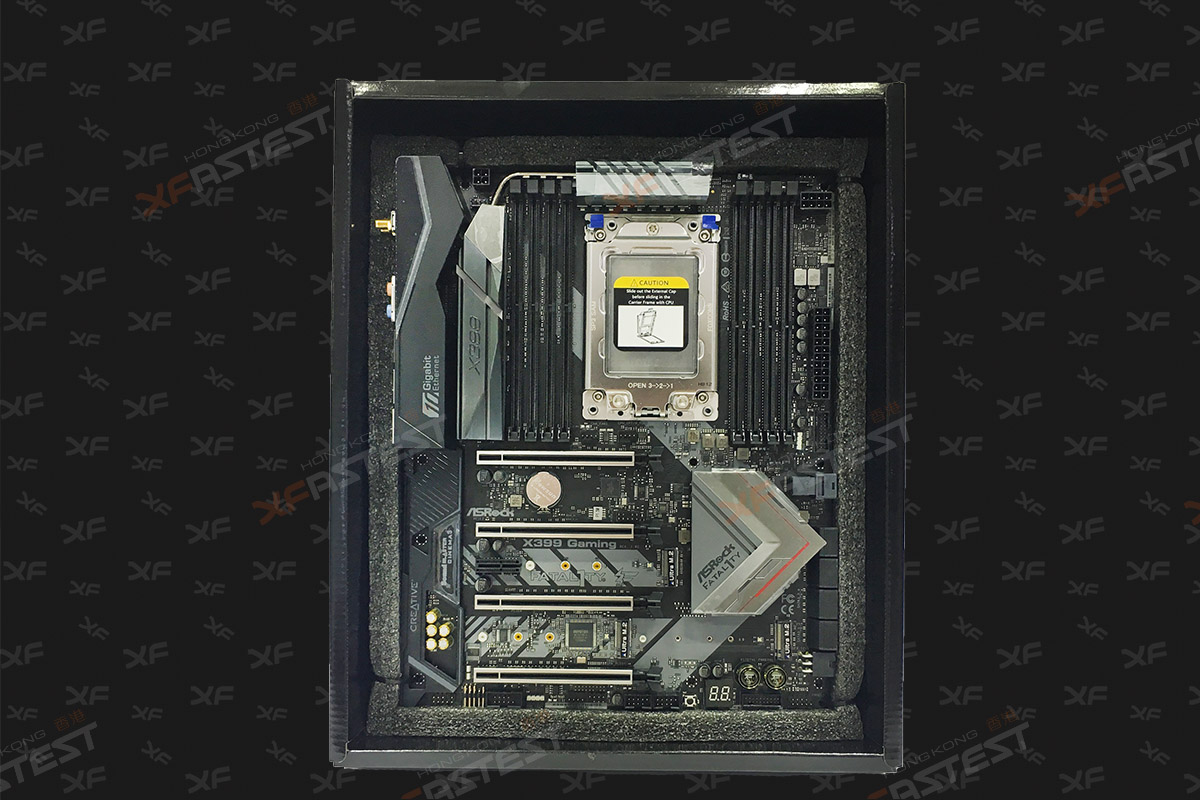

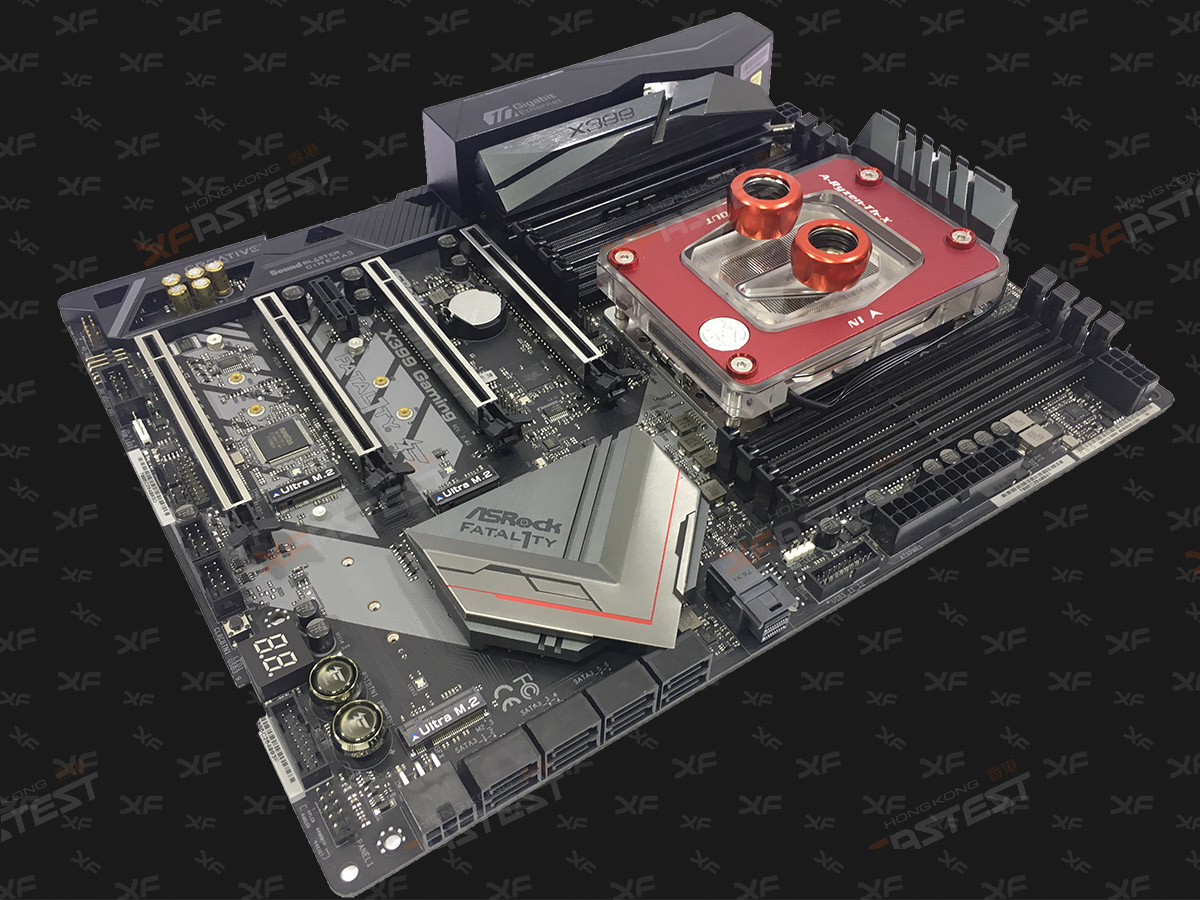

ASRock 針對 AMD Ryzen Threadripper 就推出了 2 款主機板,除了之前介紹過的 ASRock X399 TAICHI 之外,還有一款就是今次的主角 Fatal1ty X399 Professional Gaming,同樣以 ATX 規格及灰黑色的低調設計,加上散熱器、保護殼、以及厚實用料,主機板斤量十足。



 斤量十足:11 相數位供電與分離式 CPU 電源埠設計

Fatal1ty X399 Professional Gaming 一樣使用 11 相數位供電,選用 IR Dr. MOS 能夠獨立監控每一相電源作出控制,而背面亦有大量鉭質電容,數量非常誇張,務求提供最穩定供電以及緩衝。另外 ASRock 更有一個名為「分離式 CPU 電源埠設計」,簡單來說就是將 8 + 4Pin 的 12V 供電連接分拆在處理器左右兩邊,以換取更大面積的 12V 供電層、隔開接口與處理器的距離、以及令電源接口與供電模組的距離縮減。

處理器兩邊就是合共 8 組 DDR4 插槽,支援最高 DDR4-3600+ 速度,要迎合市場上高規記憶體相信絕無難度。而且支援 ECC 記憶體,亦即是提供錯誤檢測並修正的記憶體模組,對於高要求例如伺服器用途的用家,就十分適用。不少用家覺得 8 組插槽但只安裝 2 或 4 組記憶體運行雙通道會有難度,但其實 ASRock 在插槽旁邊已加入標示,2 組時只要連接 A2 及 B2,4 組時就再插上 C2 及 D2 就可以。

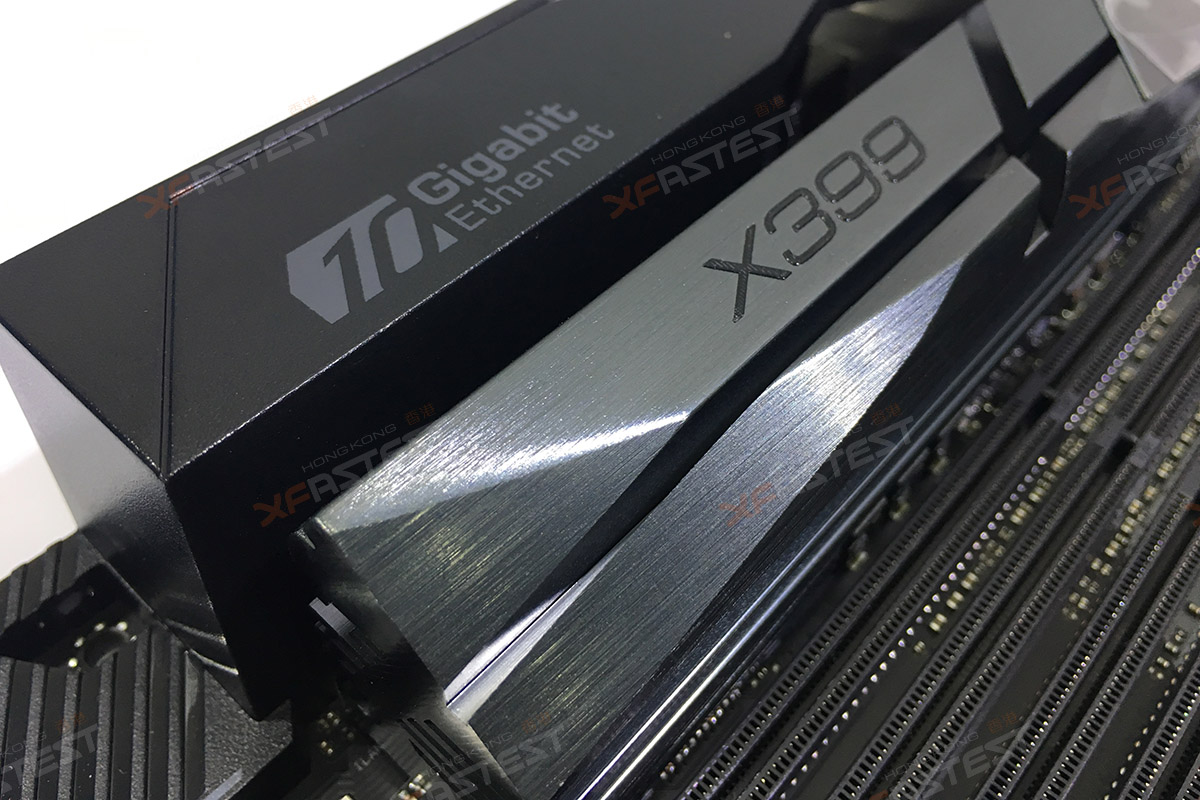

↓ 供電模組被厚實的散熱部份提供足夠散熱

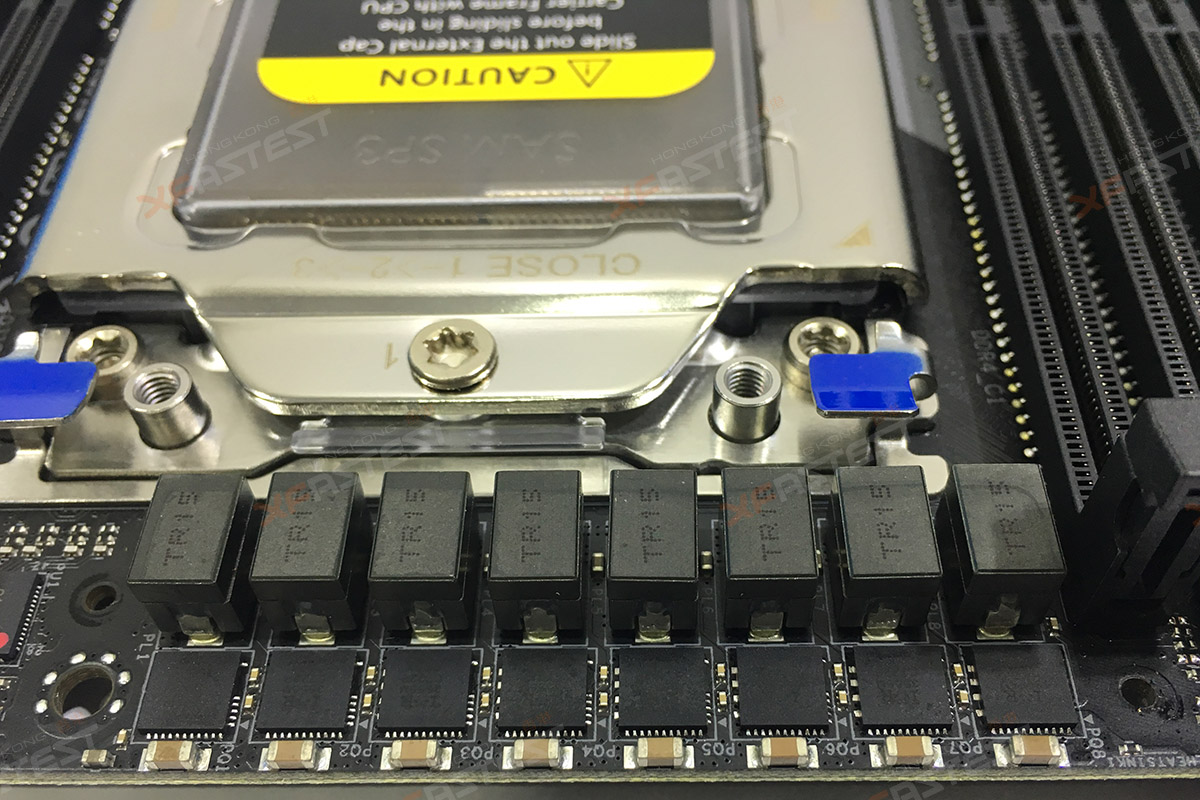

↓ 供電模組使用 IR Dr. MOS 能夠獨立控制供電與穩定性

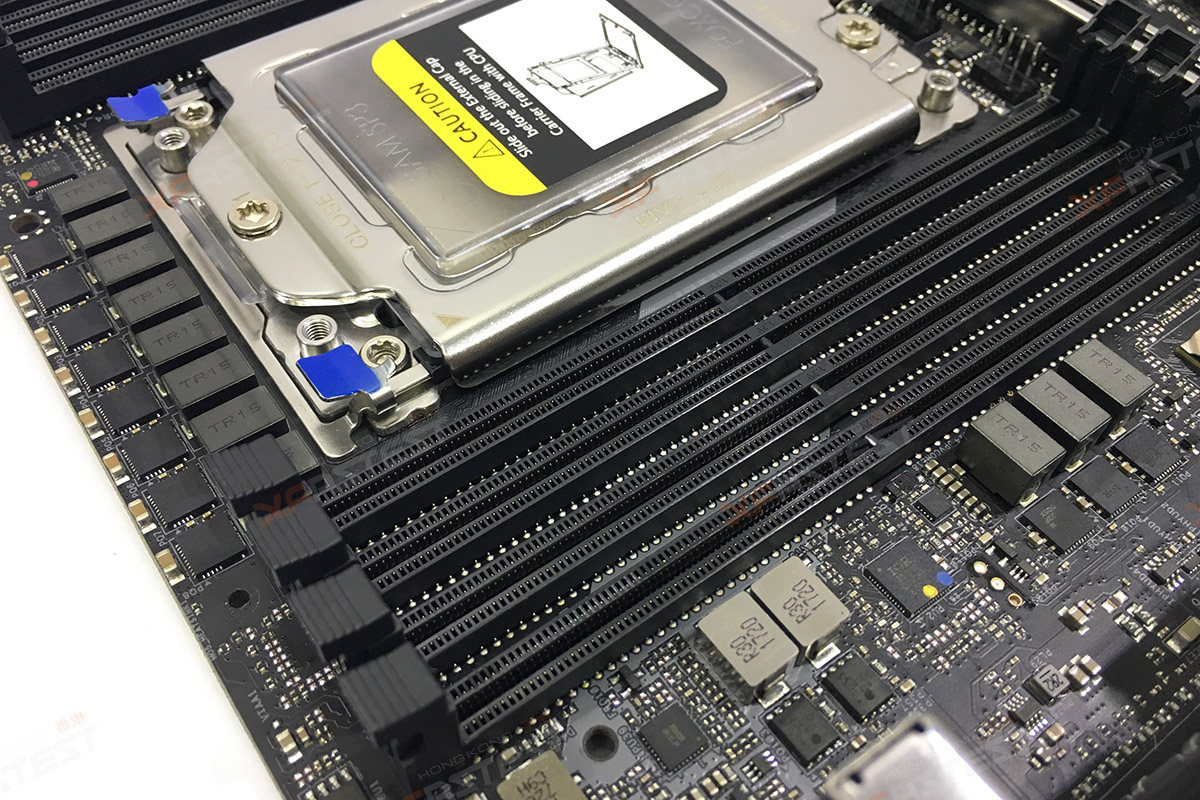

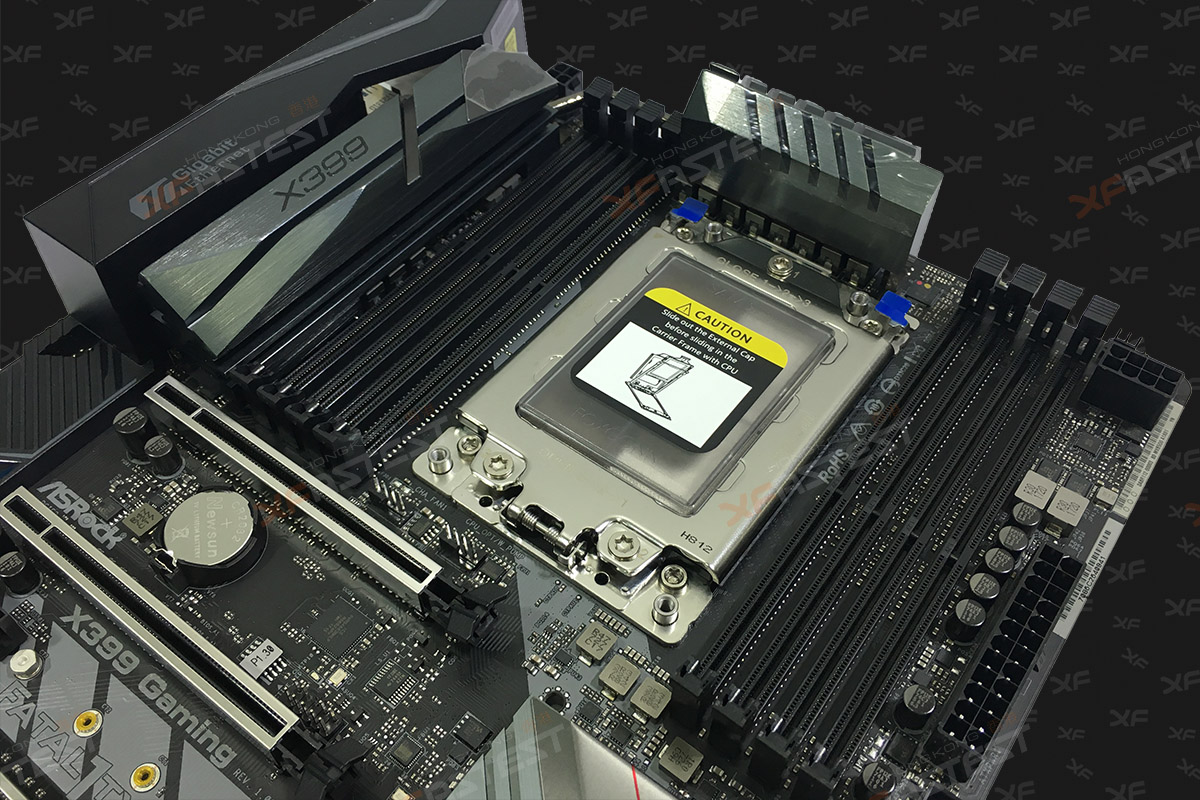

↓ 合共有 8 組 DDR4 記憶體插槽,支援 DDR4-3600+ 時脈

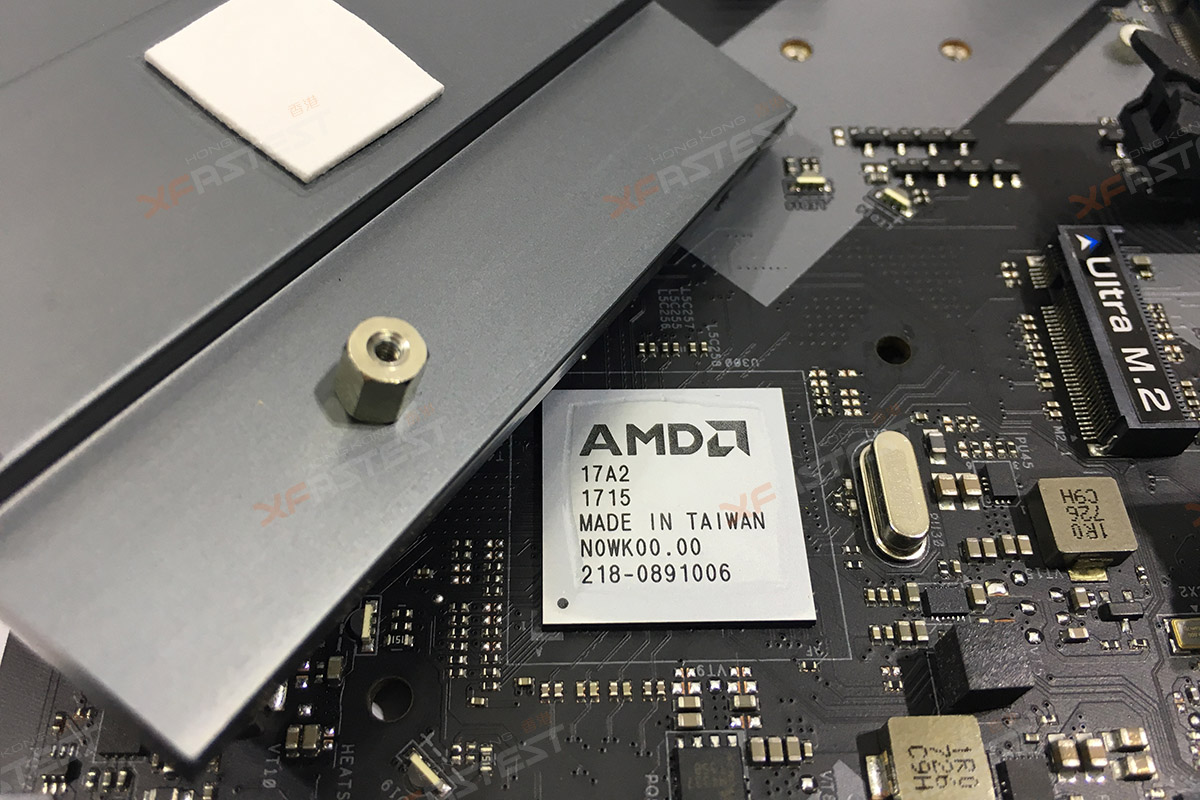

↓ 散熱器下的,就是 AMD X399 晶片組的神秘面紗



 支援多卡運算;M.2 與 U.2 SSD 連接俱備



四組 PCI Express 3.0 x16 插槽與其他高階 X399 主機板設計一置,同樣地 ASRock 在所有 PCI Express 3.0 x16 插槽加入合金插槽設計,令主機板承載力更佳,對一眾電競玩家以及更有份量的顯示卡是一個不錯的設計,四組PCI Express 3.0 x16 插槽分別能夠以 16X、8X、16X、[email protected] 頻寬運作,提供AMD 4-Way CrossFireX 與 NVIDIA 4-Way SLI 多卡運算支援。

儲存部份,就由最普遍的 SATA 介面說起,Fatal1ty X399 Professional Gaming 提供 8 組 SATA 6Gbps 接口,支援 RAID 設計不在話。而為迎合近期開始興起的 M.2 SSD,Fatal1ty X399 Professional Gaming 設有 3 組 Ultra M.2 插槽,全部均支援 SATA 6Gbps 或 PCI-E 3.0 x4 (32Gbps) 模式,裝上 NVMe SSD 後更可作為系統的啟動硬碟,實現極速開機。

除此之外,在 SATA 接口旁邊亦有一個 U.2 插槽,同樣地是為了高速 SSD 裝置而設,速度同樣為 PCI-E 3.0 x4 (32Gbps),不過當 U.2 插槽使用後,其中一組 M.2 將會停用。 至於 SATA 接口的另一邊,有一個 6Pin 供電接口,這是針對後面四組 PCI Express 3.0 x16 插槽供電而設,如果要多卡運算的用家,就切記要連接。

↓ 合金插槽在過往的 ASRock 主機板都曾出現,面對高階顯示卡有更強承托力

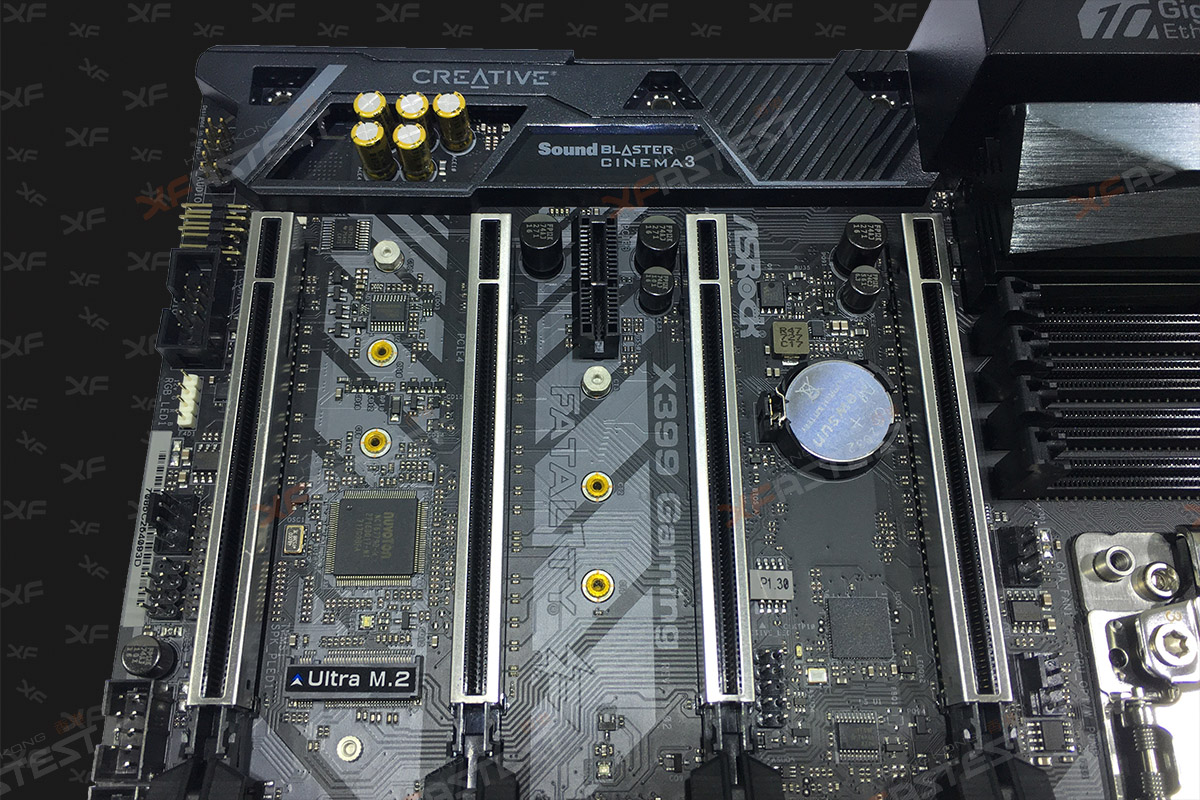

↓ 4 組的 PCI Express 插槽分別能提供 x16、x8、x16、x8 頻寬 (右起)

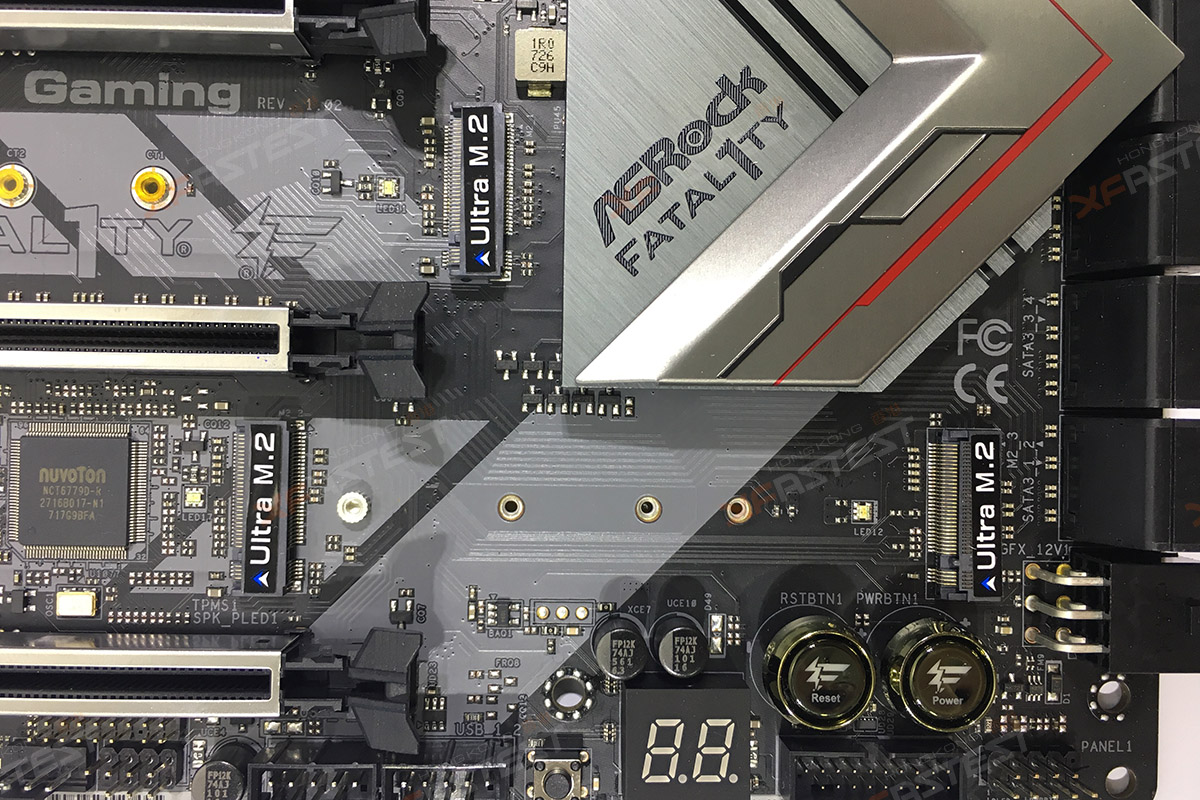

↓ 全板提供 3 組 M.2 SSD 連接槽,而且有足夠空間作散熱,右下角為開機及重置鍵方便「裸跑」玩家

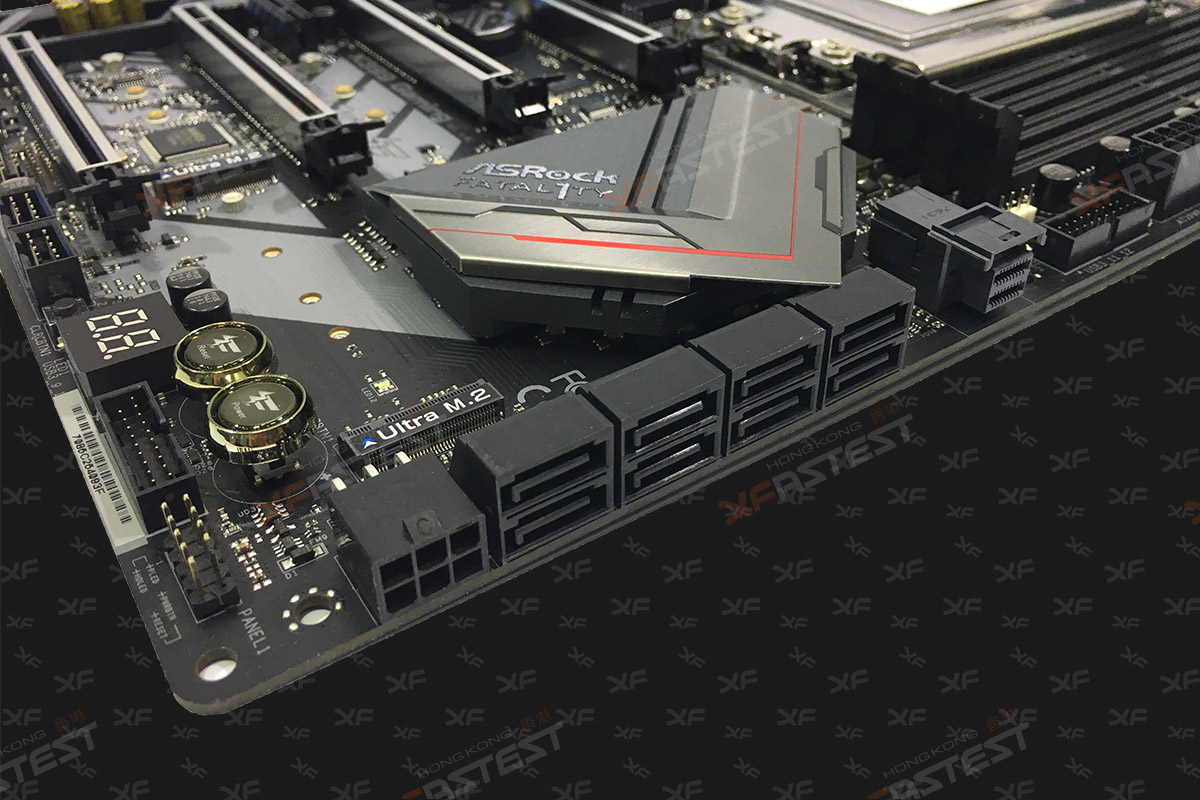

↓ 8 組 SATA 6Gbps,而再遠一點那個同樣是針對 SSD 而設的 U.2 插槽



 各式實用連接集於背板 IO



其他外部裝置連接部份,就先由背面 IO 說起,首先就有 8 組 USB 3.1 Gen1 接口,另外亦有 2 組 USB 3.1 Gen2 接口,分別以 Type-A 及 Type-C 出現,提供 10Gbps 頻寬連接,其中 USB 3.1 Gen2 Type-C 就是平常見到的正反雙向連接埠,越來越多裝置都以 Type-C 方式連接,例如手機或平板電腦等。

另外音效方面,就有 5 組 3.5mm 接口以及 1 組 S/PDIF 光纖輸出,使用 Realtek ALC1220 晶片組,採用 Creative Sound Blaster Cinema 3 音效技術,透過裡面所包含的 Reality 3D 功能,可將雙聲道輸出模擬成 5.1 或 7.1 環繞音效,而用料亦有 Nichicon Fine Gold 長效電解電容、TI NE5532 作為前置輸出的 OpAMP、15μ 接口鍍金設計等。

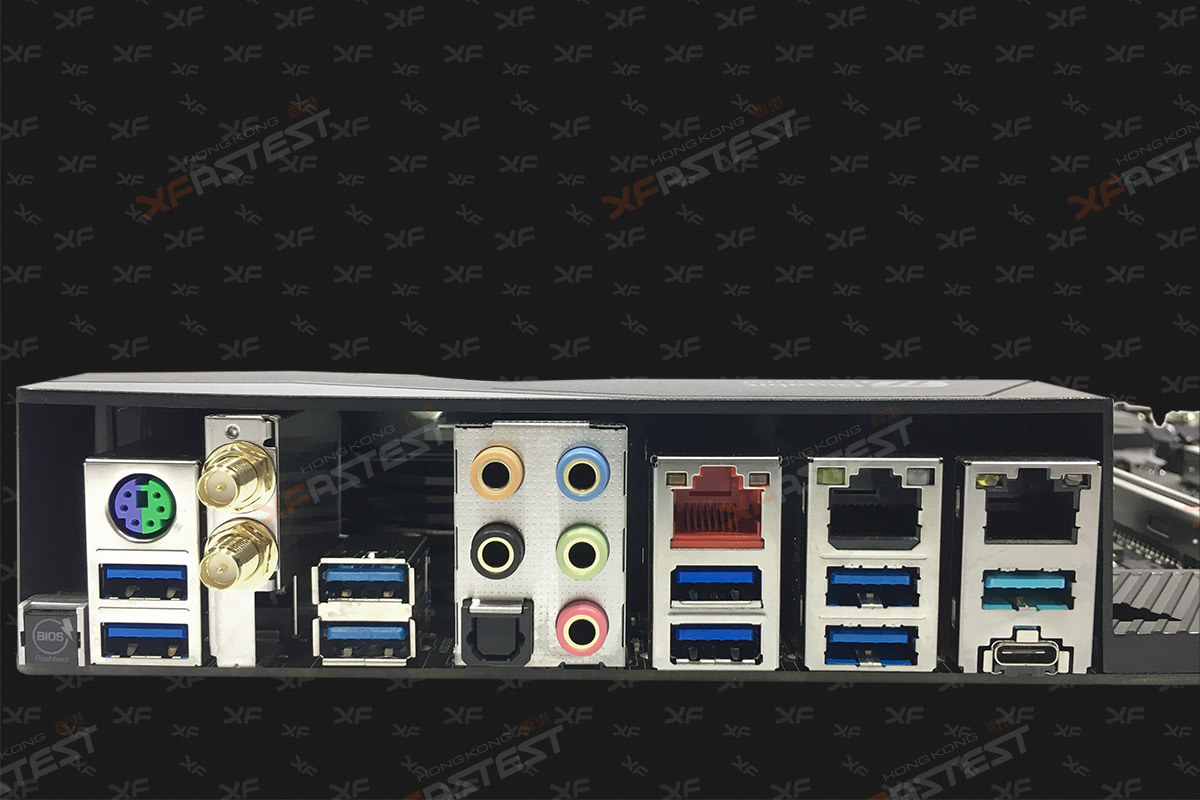

↓ 背面 IO 接口非常豐富,光是不同的 USB 接口就有多達 10 組

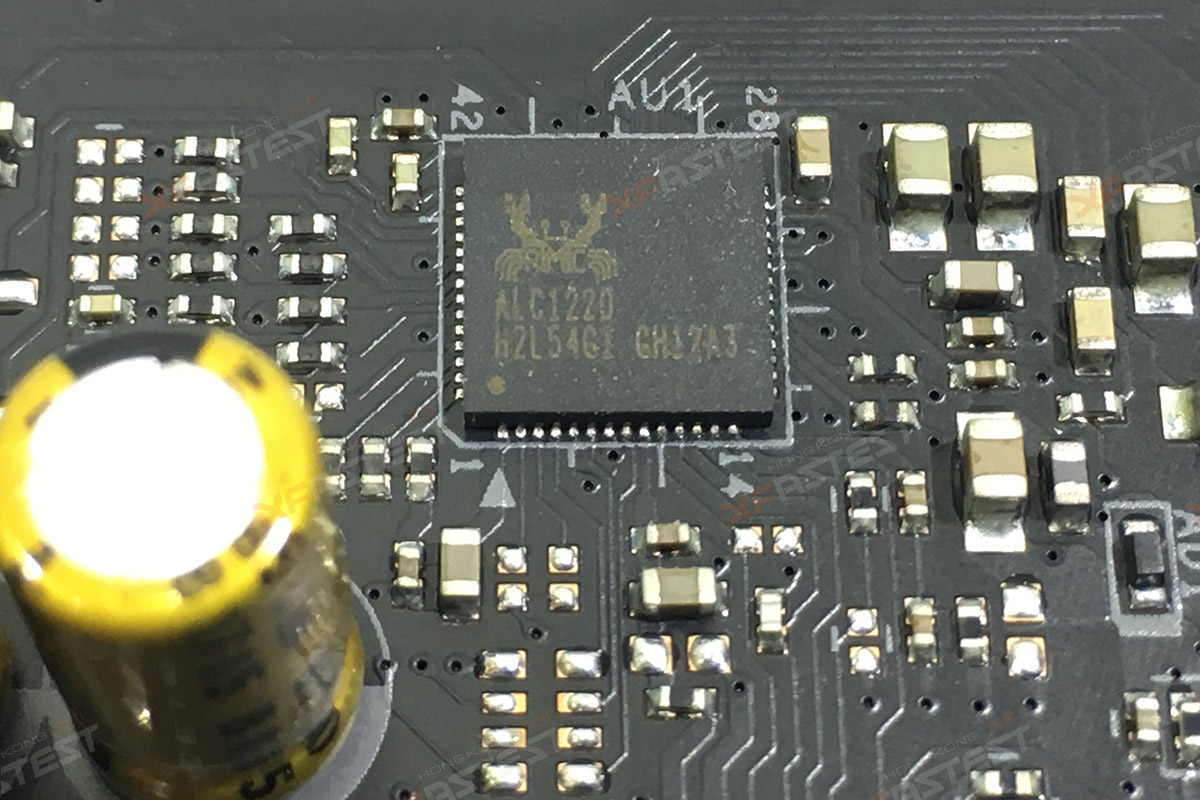

↓ 音訊部份使用Realtek ALC1220 晶片、更結合 Creative Sound Blaster Cinema 3 音效技術



 迎接未來市場:內建 10GbE 網絡連接



重點來了,最壓軸的就是 Fatal1ty X399 Professional Gaming 網絡部份,背板 IO 有 3 組 RJ45 接口,其中 2 組是 INTEL i211AT 晶片提供的 1Gbps 網絡連接,支援 PXE 功能,大家可能覺得沒太特別,至於餘下的一組,就是由 AQUANTIA AQC107 晶片提供的 10GbE 網絡連接,比一般常見的 1GbE 提高 10 倍頻寬,而近期 10GbE 交換器及其他 10GbE 網絡裝置亦開始打入家用市場,代表 Fatal1ty X399 Professional Gaming 設計上有相當高的前瞻性。

除了 10GbE 及兩組 1GbE 之外,主機板亦有 Wi-Fi 無線網絡連接支援,背面 IO 的兩組無線天線,是由 INTEL 無線網絡卡所提供,雙頻設計以支援 802.11ac 或 n 等無線制式,最高無線速度為 433Mbps,另外亦有支援藍牙 4.2 制式,方便連接不同藍牙周邊例如鍵盤、滑鼠、喇叭等等。



↓ 使用主板內置的10G 網絡卡作實戰,速度十分穩定!!20G大檔案,只需要21秒!!

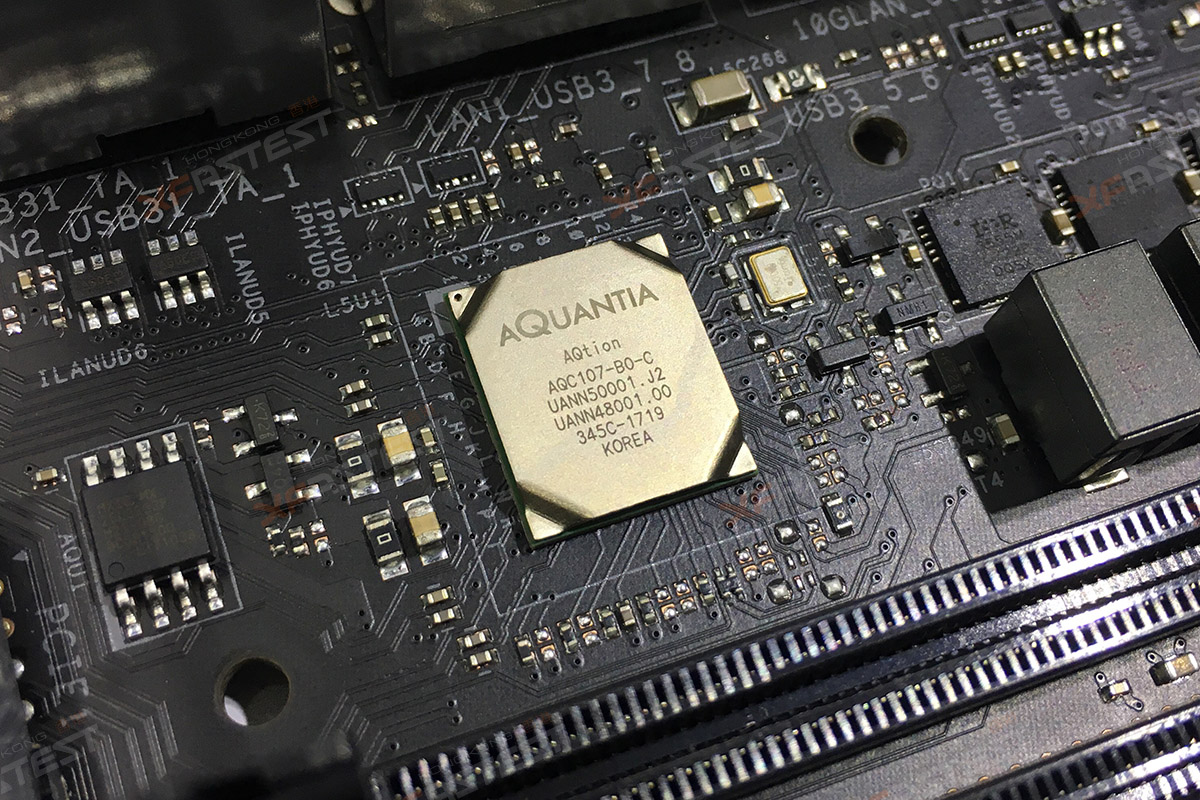

↓ AQUANTIA AQC107 晶片為主機板提供 10GbE 連接,規格設計非常前衛

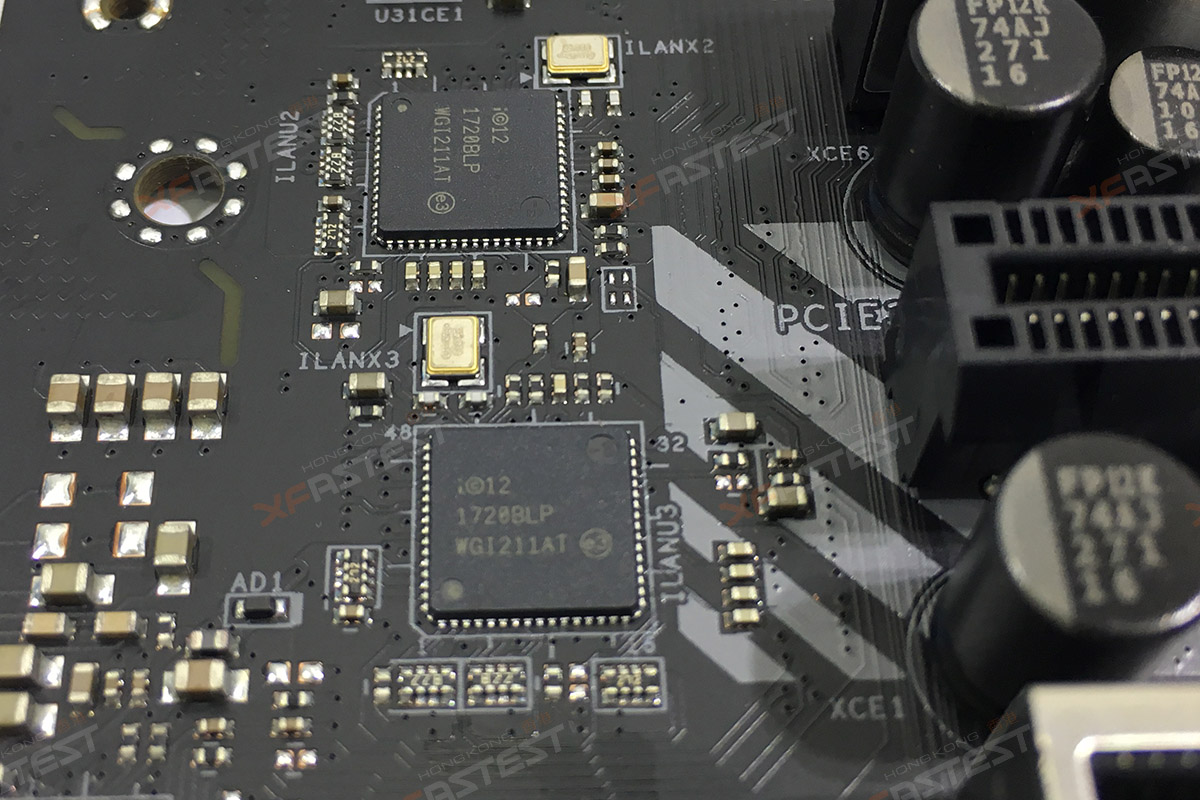

↓ 另外兩組 1GbE 亦選用 INTEL i112AT 晶片,絕沒有馬虎或偷工減料



 加上 RGB 燈光,全機同步變色點綴

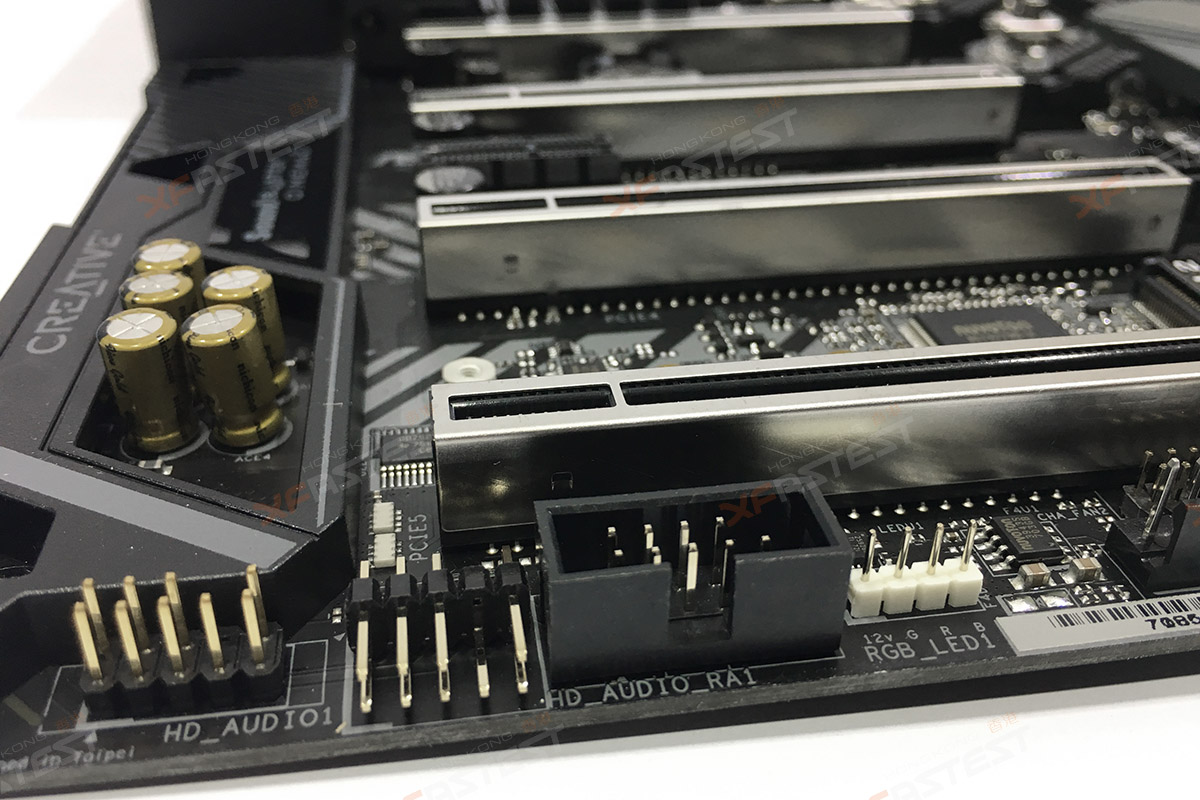

Fatal1ty X399 Professional Gaming 的晶片組位置設有 RGB 燈效,能夠透過 ASRock 的 RGB LED Utility 進行控制,發出紅黃綠藍白等彩光,同時為滿足玩家進行機箱改裝或者作喜愛的裝飾,主機板上設有 2 組 RGB LED Headers,可連接一般市場上能購買到的 RGB LED 燈條,再通過 RGB LED Utility 進行同步控制,令全個機箱及 LED 燈效同步轉換。





 聯同 AMD Ryzen TR 1950X 效能測試

今次  的測試,會使用擁有 16C32T 的 AMD Ryzen TR 1950X 處理器,至於記憶體、SSD、顯示卡方面,就有兩組 XPG SPECTRIX D40 DDR4-2400 8GB 組合 Dual-Channel、XPG SX9000 256GB SSD 透過 PCI-E Gen3 x4 傳輸作為系統安裝、以及 iChill GeForce GTX1070 X3 顯示卡。

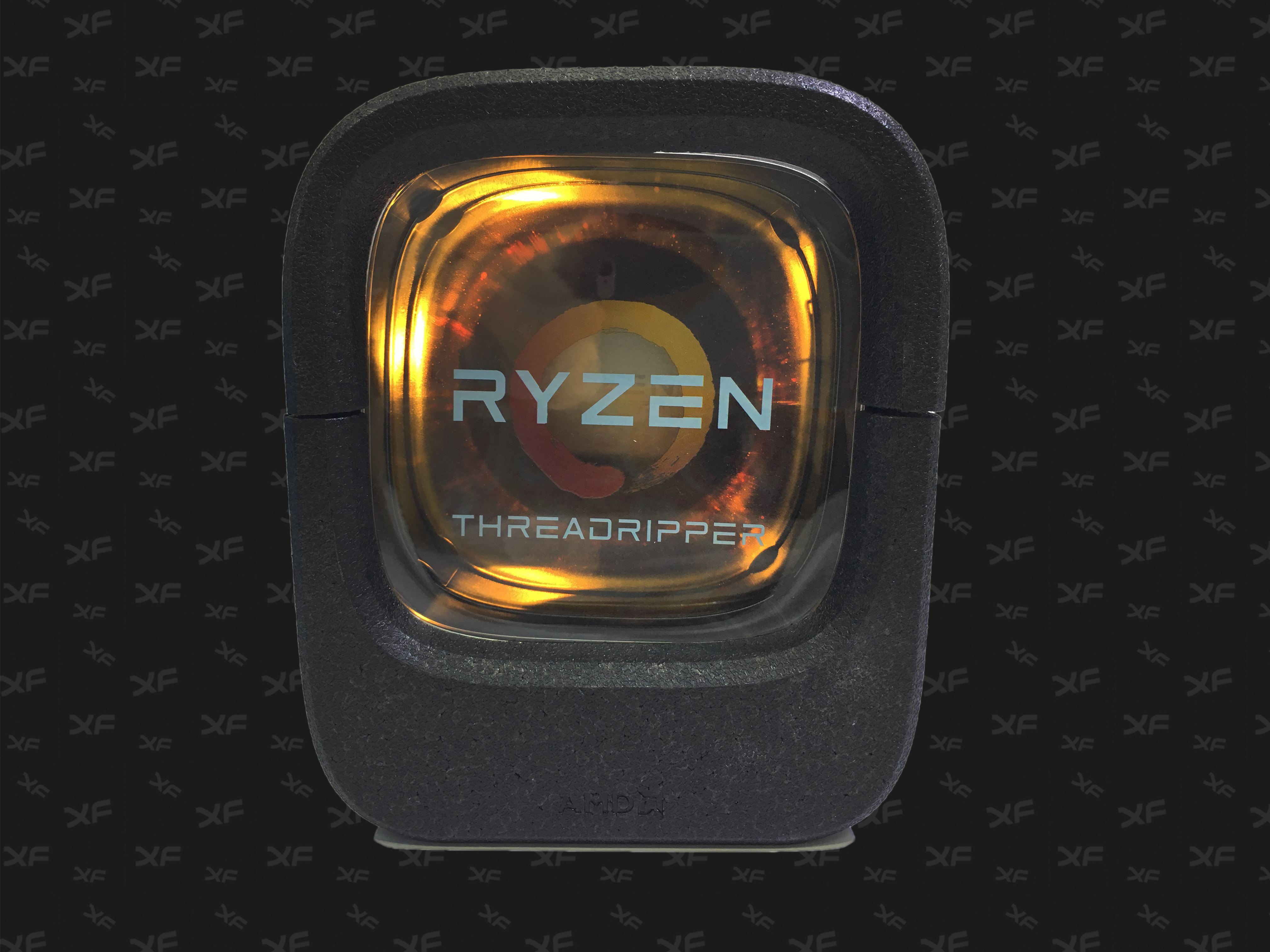

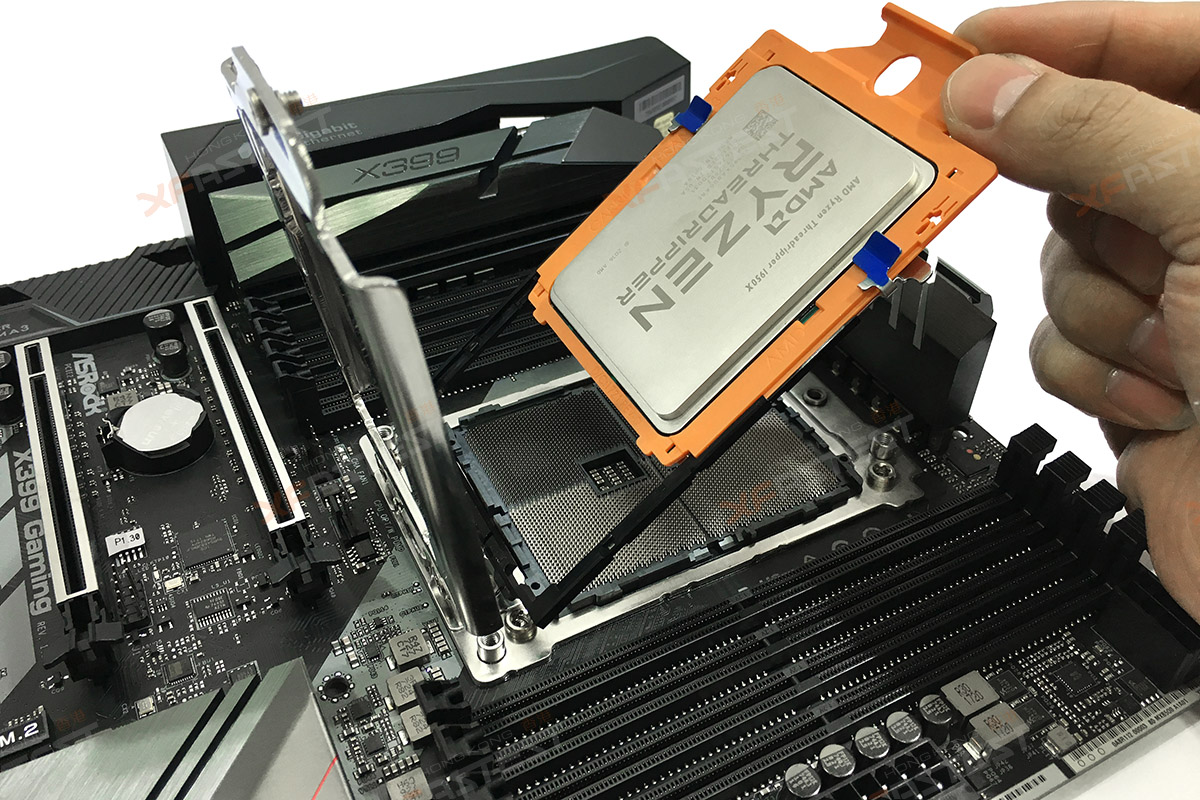

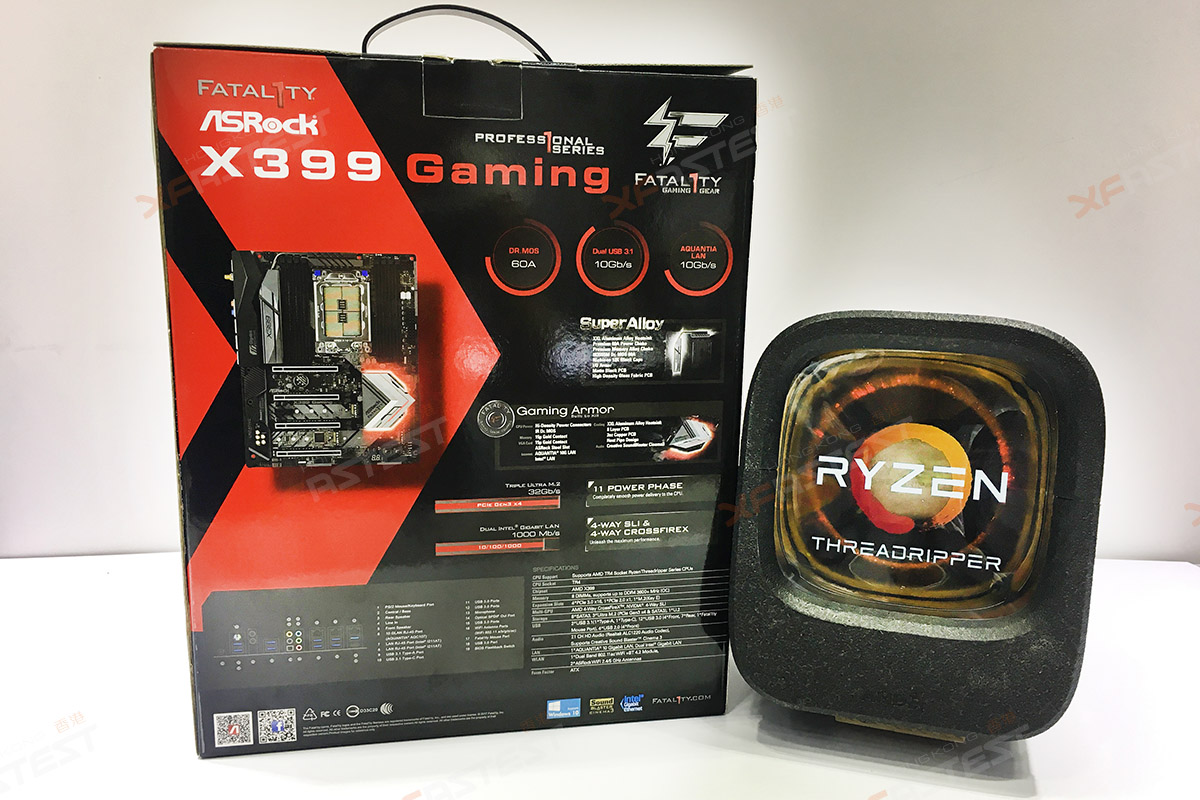

↓ 今次測試主角之一:AMD Ryzen TR 1950X 處理器

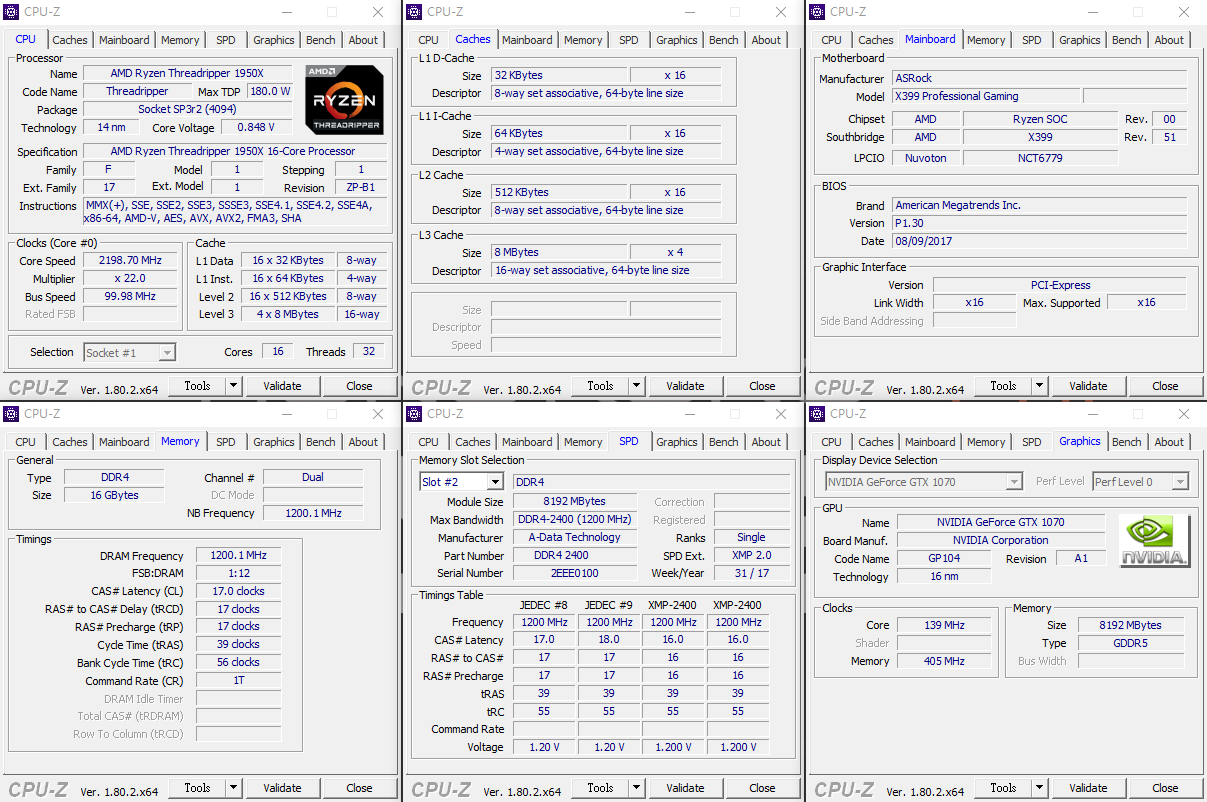

↓ CPU-Z 顯示今次測試平台的硬件及設置

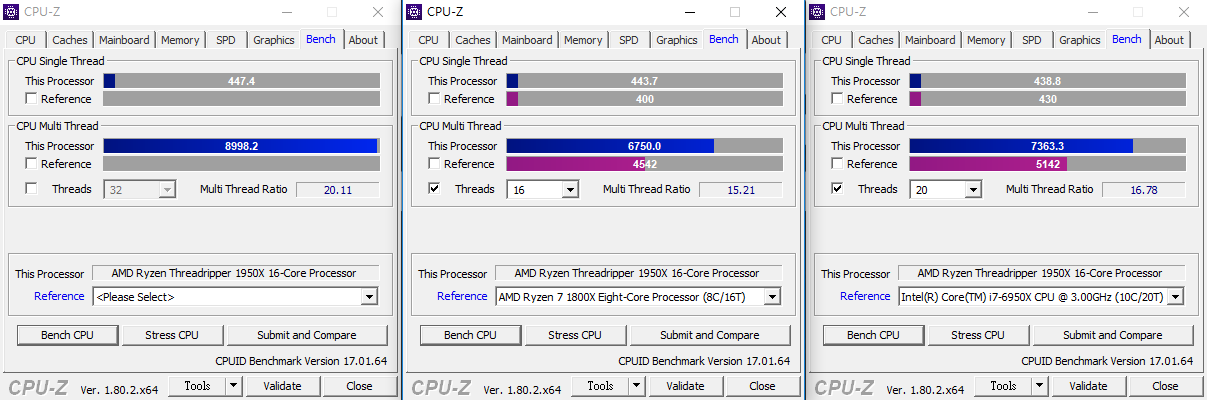

↓ CPU-Z 裡的 Bench 分別有 447.4 及 8998.2 運算指數,將 32 線程限制至 20 線程與 INTEL Core i7-6950X 比較仍優勝一點距離

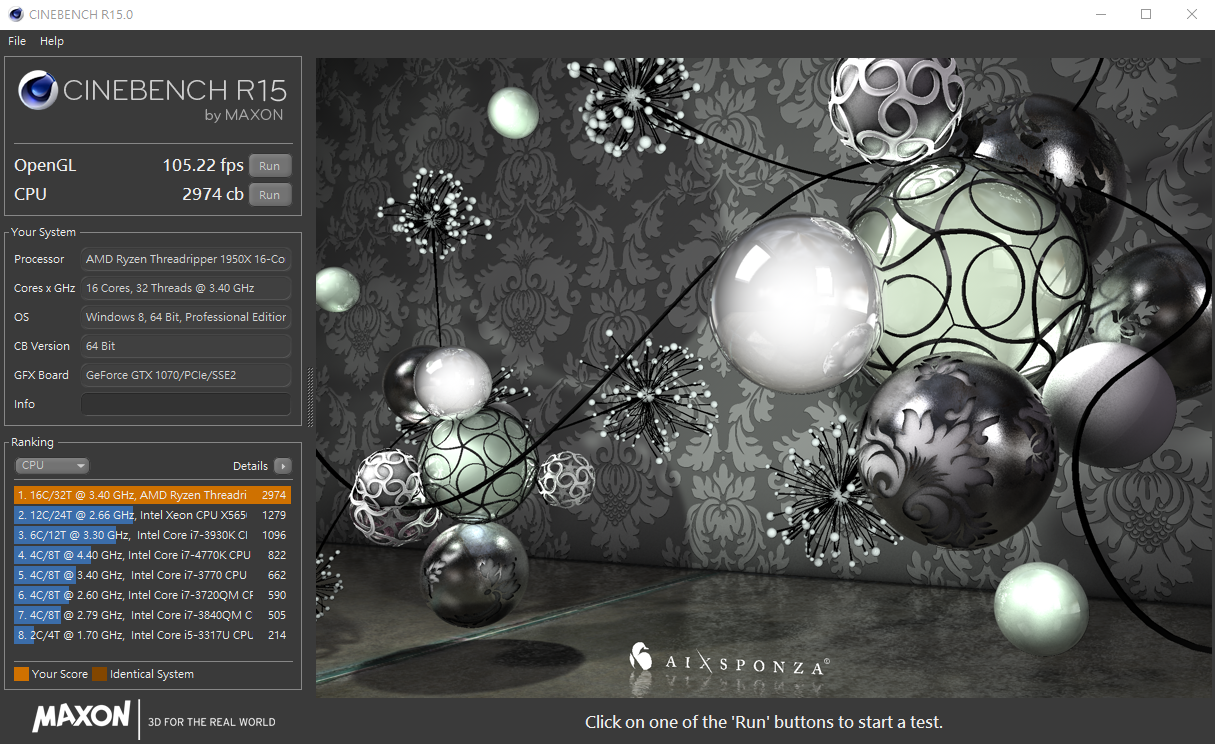

↓ CINBENCH R15 測試,CPU 部份有 2974cb 成績。之前的 AMD Ryzen 7 1800X 的測試約有 1500cb (參考)



↓ PCMARK 10 整體分數有 5169,其中 Essentials 電腦基本測試、Productivity 生產力測試、 Digital Content Creation 影像內容創作測試分別有 7644、6809、7202 分數。

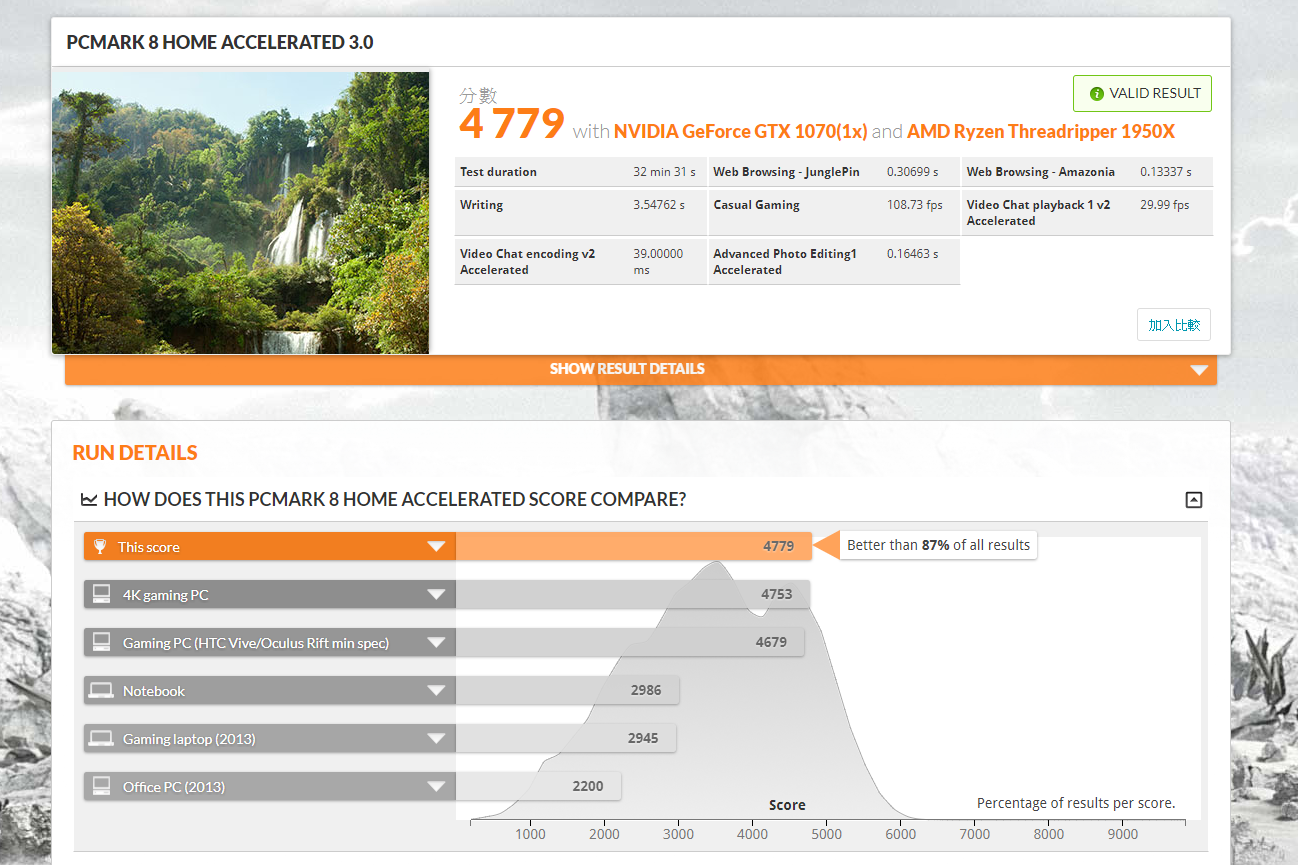

↓ PCMARK 8 的整體分數就有 4779,按照 PCMARK 8 的數據庫,這個平台效能超越大部份 4K Gaming PC

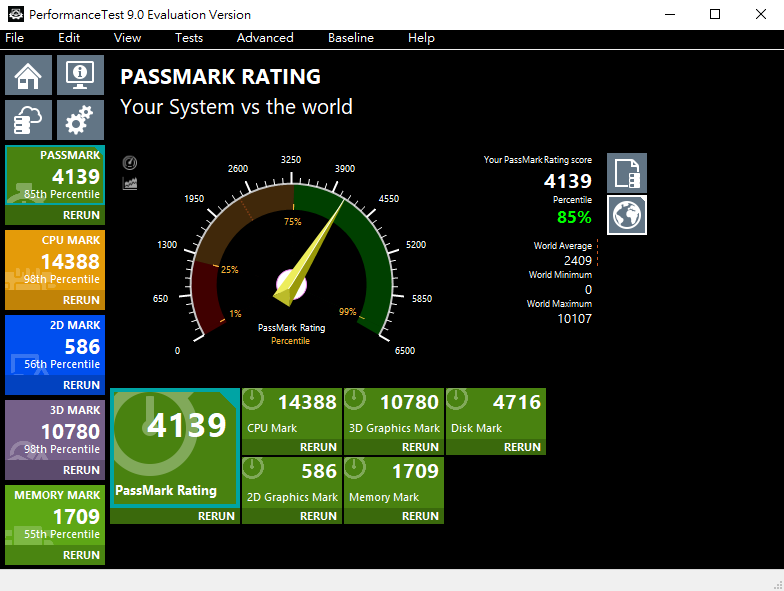

↓ PerformanceTest 9.0 的整體 Rating 有 4139,其中 CPU Mark 就有 14388 分數。

↓ 利用處理器進行場景渲染的 Corona Benchmark 只需 1 分 25 秒便完成,與類近硬件配備但用上 Ryzen 7 1800X 的電腦就需要 2 分 20 秒左右 (參考)

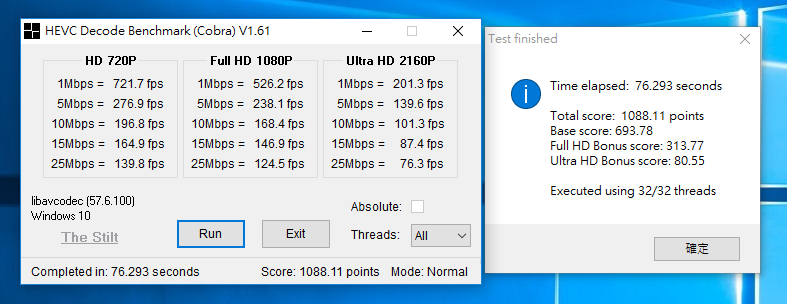

↓ HEVC Decode Benchmark 針對不同解析度及 Bitrate 影片進行解碼,所需時間 76.293 秒,總分 1088.11 分

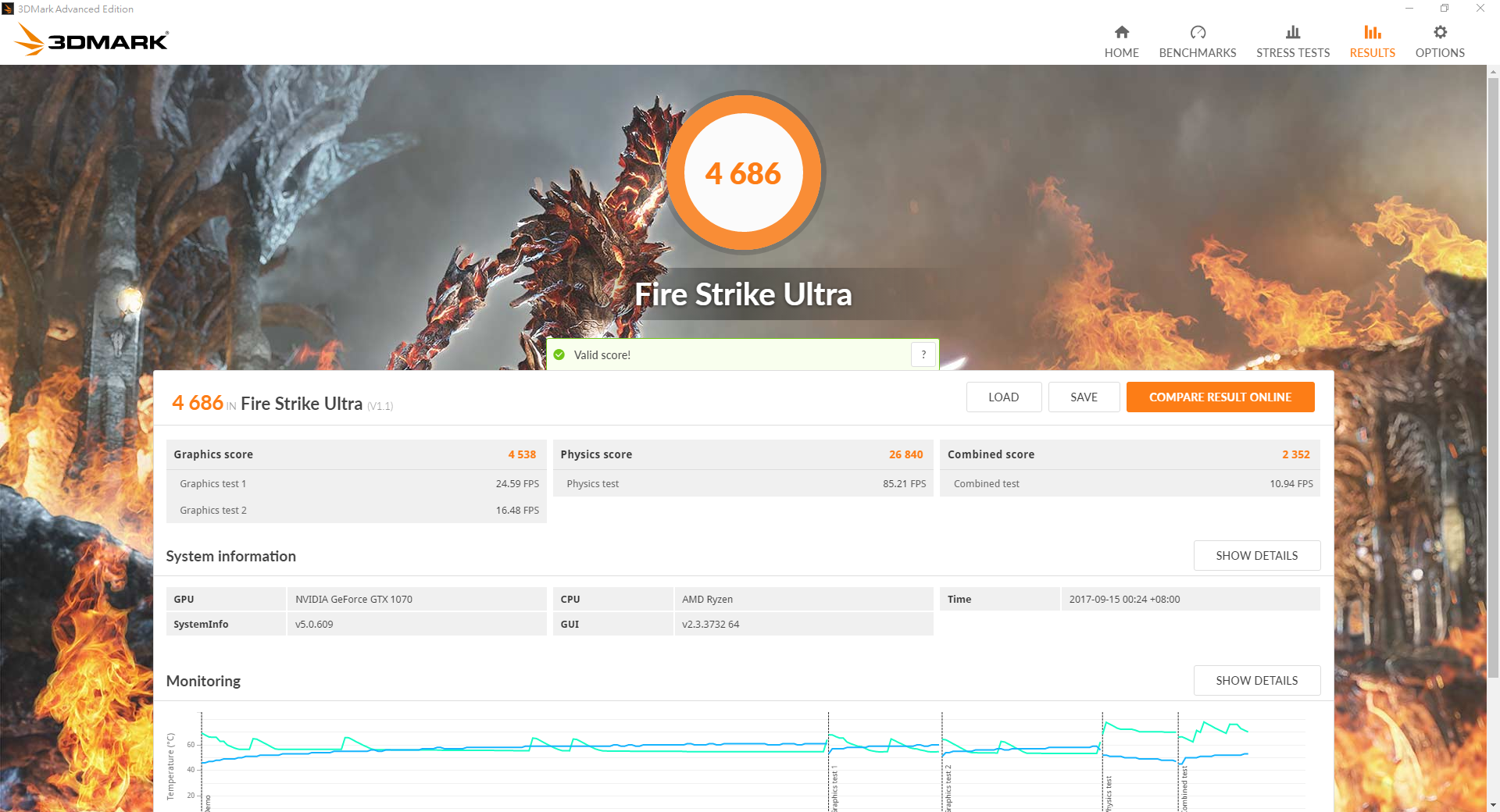

↓ 在 GeForce GTX1070 顯示卡配合下,3DMARK Fire Strike Ultra 取得 4686 分數,當中 Physics Test 就有 85.21 FPS 表現

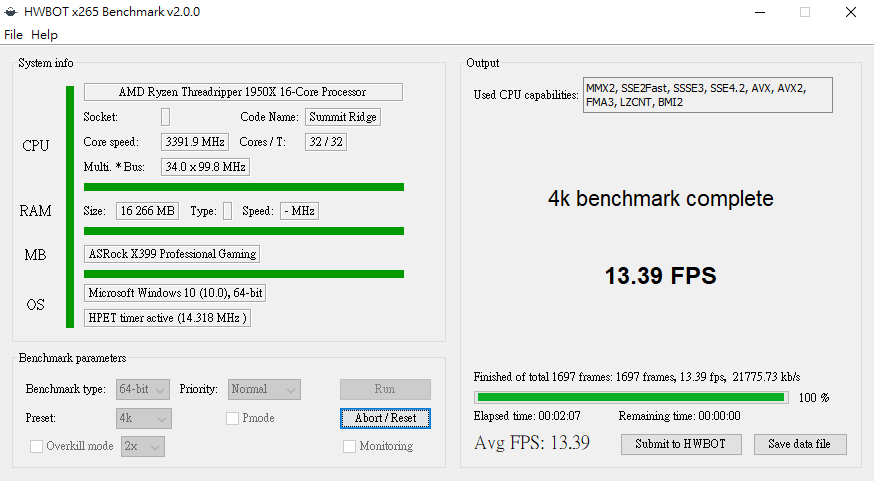

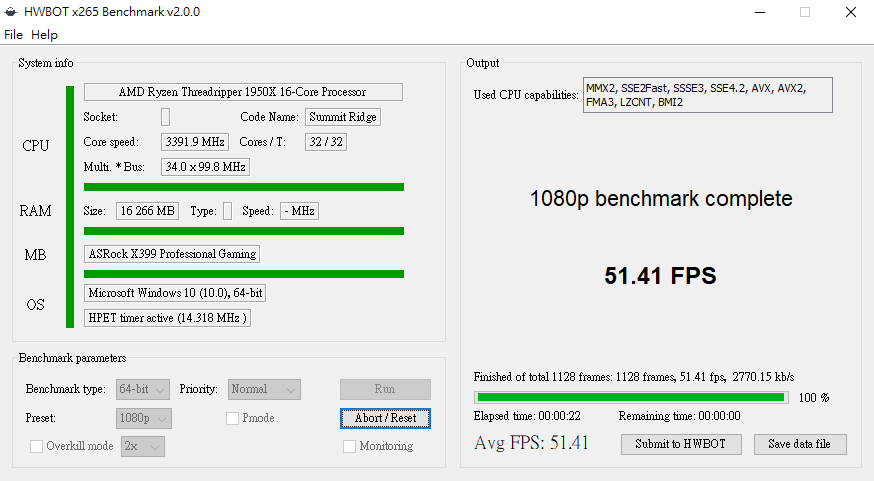

↓ HWBOT 的 x265 Benchmark 在 1080P 有 51.41FPS 成績,4K 就有 13.39 FPS



 總結

從以上種種開箱介紹,可見Fatal1ty X399 Professional Gaming 用料足斤兩,絕不馬虎,主板配搭 11 相數位供電,選用 IR Dr. MOS 能夠獨立監控每一相電源作出控制,在穩定性方面大大提高。而擴充能力亦遠超用家所需,即使日後要進行不同擴充,加 RAM、多顯示卡、多 M.2 SSD 等都完全無問題,同時  Fatal1ty X399 Professional Gaming 內建 10Gbps LAN 網絡接口,當大家研究 10Gbps LAN 的時候 ASRock 已經加入主機板上,可見這主機板的配備已領先不同產品一大截,別具前瞻性。再配上AMD 新出的Threadripper 處理器,便是高階電競平台不二之選。各位準備豪『砌』的朋友們又可以多一個很好的選擇了。
