ASUS ROG MAXIMUS XII HERO 主機板用料

上述介紹了 ROG MAXIMUS XII HERO 大致的功能、規格與外觀等設計,接著將背板、正面外殼與散熱片移除,來檢視主機板上還藏了什麼好料。

此外 Z490 主機板若要支援下一代處理器的 PCIe 4.0 規格,勢必要在使用 CPU 通道的第一根 PCIe x16 插槽和M.2 要下一些功夫,但從目前得知的消息來看,HERO 算是僅有第一根 PCIe 支援(不能分通道),而 M.2 則沒預留 CPU 通道因此不支援上至 PCIe 4.0。

而在拆解的過程中,VRM 散熱片下方,還有替 Marvell AQtion AQC111C 5Gb Ethernet 網路晶片散熱的專屬散熱片。

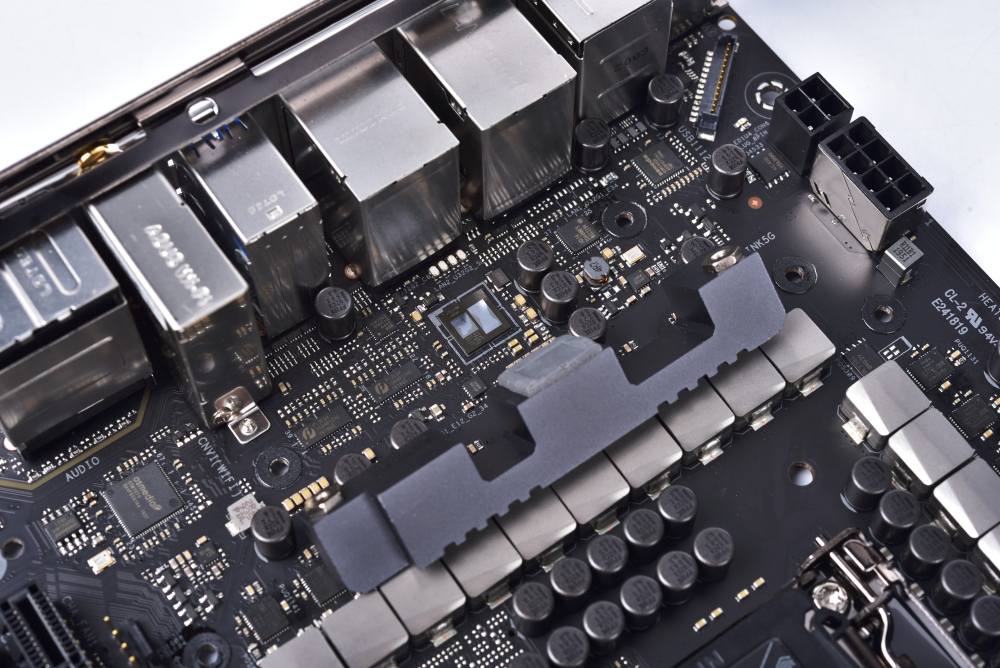

↑ 5GbE 專屬散熱片。

↑ 主機板完整外觀。

↑ 記憶體供電以 ASP1103 控制 2 相設計。

↑ CPU 供電 PWM 控制器 ASP14051。

↑ CPU 採實際 7 相供電,每相以 Teamed 電源設計,搭配 2 顆 Infineon TDA21490 Power Stages 與電感,並採用 10K 日製電容。

↑ 後 I/O 使用 ASM1142K 顯示輸出訊號處理晶片與 Intel I219V 網路晶片。

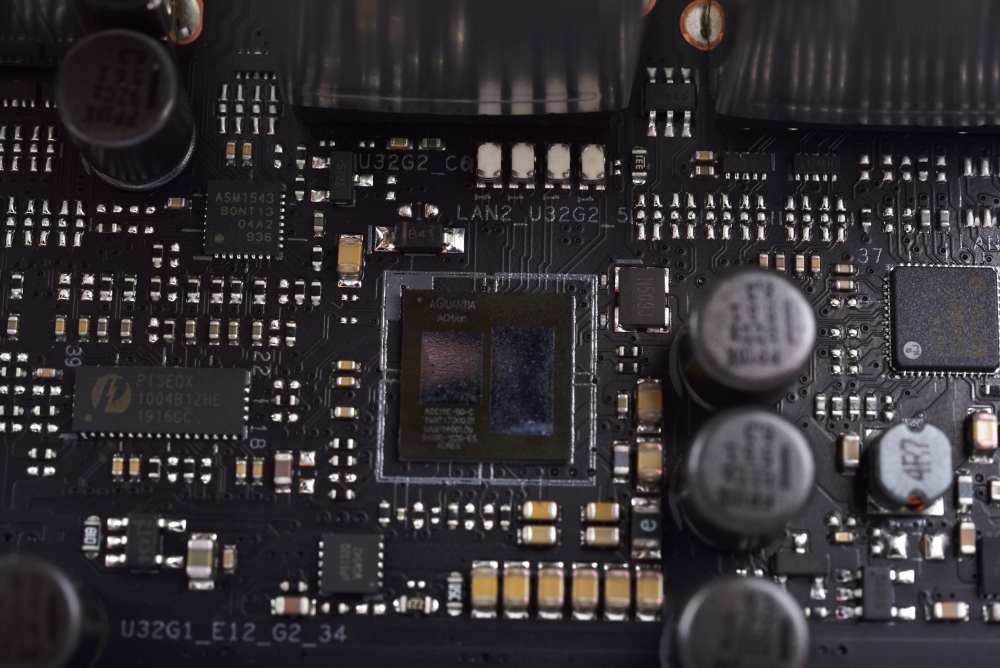

↑ Marvell AQtion AQC111C 5Gb Ethernet 網路晶片。

↑ ASM1543 Type C 邏輯電路晶片與 2 顆 P13EQX ReDriver 晶片。

↑ ASMEDIA ASM1074 USB 3.0 HUB 晶片。

↑ CPU SoC 供電。

↑ NUVOTON NCT6798D-R 環控晶片。

↑ ROG SupremeFX S1220 8ch Codec、ESS ES9023 DAC + RC4580 OP AMP。

↑ BIOS 晶片與 PRO CLOCK II 時脈產生器。

↑ 第一根 PCIe 3.0 x16 切換 Switch 晶片為 ASM1480,其並不支援 Gen4 功能。

↑ TPU 晶片。

↑ Z490 晶片組。

↑ AURA 晶片。

↑ 主機板上所有散熱片與零件。
