[XF 開箱] GIGABYTE X399 AORUS XTREME旗艦板|大玩RGB色彩 精彩奪目

- 大辣椒 - 2018-10-26

 追求「快又多」

打造高效能以及電競平台,各方面都要快要多,「快」是指處理器時脈以及顯示卡等運算速度快,「多」就是指記憶體容量、處理器核心數、插槽以及擴充性能等。GIGABYTE X399 AORUS XTREME 就符合到「快又多」的要求,而且設計非常「強」。

第二代的 AMD Ryzen Threadripper 推出一段時間,當中的 Threadripper 2990WX 以 32 核 64 線程加上 4.2GHz 最高時脈受到不少追求效能用家留意。GIGABYTE X399 AORUS XTREME 除了使用 X399 晶片組支援 Threadripper 2990WX 之外,更有 8 組 DDR4 插槽支援 DDR4 3600+(O.C.) 速度,而且亦支援 XMP 以及部份 ECC Un-buffered DIMM 記憶體,外面銀色的為強化裝甲設計,能防止 PCB 受壓變形及降低電磁干擾。

10+3 相全數位電源設計,用上數位 PWM 控制晶片及 PowIRstage 電晶體,每一相 IR 3578 晶片都能提供高達 50Amp 電流輸出,以滿足 250W TDP 的高功耗需求,加上相位平衡負載會將熱力等平均分散至每組電晶片,伺服器等級電感用料更提升可靠度、電流耐受度、降低損耗所產生的熱量,更能夠提高周邊零件及主機板壽命。

在供電上方亦有一個散熱器加上銅導熱管穿透連接不同供電位置,以增加散熱面積。裡面隱藏了雙散熱風扇以及 Fins-Array 堆疊式鰭片,在背面就有一大片奈米碳塗層背板,將熱力再分散提高散熱效能,綜合多個設計目的都是為 VRM 供電提供最佳散熱效果,特別是在 AMD Ryzen Threadripper 較大功率的處理器平台。

 支援 4Way 顯示卡連接

AMD Ryzen Threadripper 處理器比一般產品能夠提供更多 PCI-E Lanes,所以 GIGABYTE X399 AORUS XTREME 設計就提供多達 4 組 PCI-E x16 Gen3.0 插槽,支援 AMD 的 CrossFire 或 NVIDIA SLI 技術,當雙通道運作時第一及第三槽能夠各自以 x16 運作。在四通道 4Way 連接運作時亦能以 x16 + x8 + x16 + x8 提供高達 384Gb/s  頻寬。

另外同樣走 PCI-E 通道的還有 M.2 的 SSD 插槽,主機板有 3 組 M.2 插槽可連接 22100 或 2280 規格 M.2 SSD,全部均由處理器直接提供 PCI-E x4 Gen3.0 頻寬 (32Gb/s)。加上如此高速的 SSD 在運作時會產生熱力,GIGABYTE X399 AORUS XTREME 內建 3 組散熱片,在降低 SSD 運作溫度的同時,間接亦保持 SSD 速度穩定。

主機板的擴充性能背後需要一個龐大且穩定的供電,處理器供電接頭就使用 8+8Pin 設計,更能減輕電源接線的負載壓力。由於有多組 PCI-E 及 M.2 插槽等,所以單靠主機板的 24Pin 及處理器 8+8Pin 供電亦未必可靠,所以在靠近 SATA 接頭位置再有一個 6Pin 的 PCI-E 輔助電源插頭,同時全主機板的供電接頭均使用實心針腳設計,降低阻抗以承受更高的電流,細致部份 GIGABYTE 同樣用足料。

比較特別的可能是背板 I/O 部份, 使用一體式背板設計,邊緣位置或貼服及提升美觀性,旁邊的 AORUS 字樣也有數位 RGB LED 燈效作美化。在背板 GIGABYTE 也提供電源鍵及清除 CMOS 鍵,方便用家在設置或必要時使用。

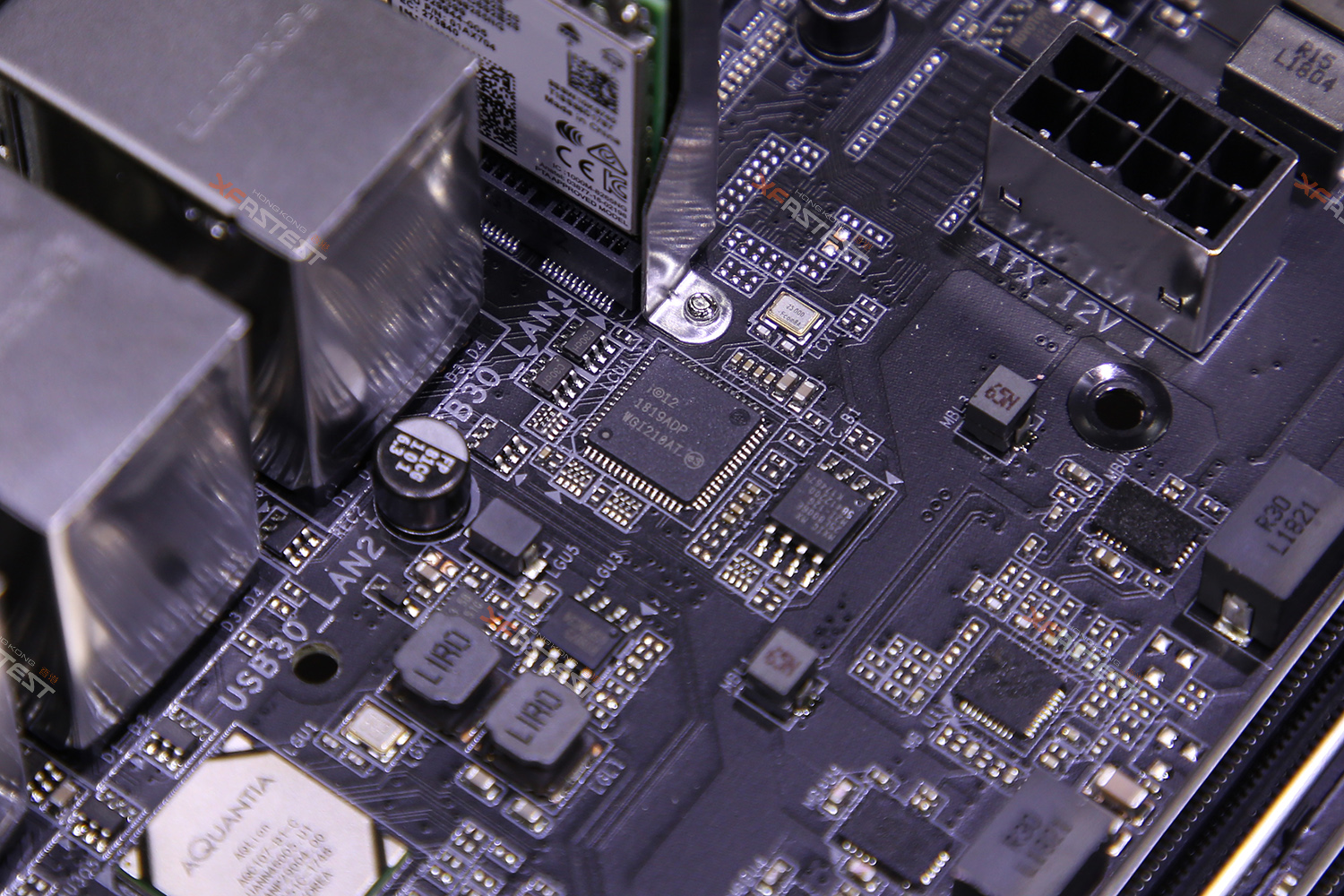

背面設有多達 8 組 USB 3.1 Gen1 接口,另外亦有 2 組 USB 3.1 Gen2 以 Type-A 及 Type-C 提供連接。比較特別的是會從背板看到 3 組 RJ45 網絡接口,一般高階的主機板均只有雙 LAN 網絡接口,GIGABYTE X399 AORUS XTREME 分別提供 2 個 INTEL 1GbE LAN 以及 1 個 Aquantia  10GbE LAN,代表 10GbE 開始流行起來,而 GIGABYTE X399 AORUS XTREME 亦作好準備。

除了有線連接,無線連接同樣齊備,提供雙天線無線連接,支援 2.4/5 GHz 雙頻以及 802.11a/b/g/n/ac 制式,最高支援 867Mbps 傳輸速度。另外它亦支援藍牙功能,最高提供 4.2 傳輸規格,適合鍵盤滑鼠甚至藍牙喇叭等配對連接使用。

背板 IO 除了是一體化設計之外,10GbE LAN 亦是另一個吸引地方

RGB Fusion 燈效

音訊方面內建 Realtek ALC1220-VB 晶片,設有 Smart Headphone Amp 技術,會自動偵測連接耳機的阻抗值去提供最佳音效動態輸出,提供最均等音效避免爆音或輸出功率過大,損壞耳機產品。另外 ESS9118EQ 是一款 DAC 數位類比轉換晶片,它可提供 125dB 超高訊噪比與 -112dB 超低總諧波失真(THD+N),不論打機遊戲還是音樂播放都能應付。

RGB Fusion 是 GIGABYTE 針對旗下主機板而設的 RGB LED 控制功能,在 GIGABYTE X399 AORUS XTREME 上都能用到,除了 I/O 背板以及 X399 晶片組上設有 RGB LED 之外,在主機板的邊緣設有一整排數位 RGB LED,一連串的動態燈效令主機板變得更有活力,想再更生動或連動其他燈帶或發光硬件,可連接 X399 AORUS XTREME 上的合共 4 組 RGB 連接頭,當中 2 組為數位 Addressable 能提供更多動態效果。

 後記

選用到 AMD Ryzen Threadripper 的用家,相信都是追求效能與完美,預算絕非首要考慮的地方。GIGABYTE X399 AORUS XTREME 以一連串針對效能而設的硬件設計,去滿足及吸納一班 Ryzen Threadripper 用家,不論是遊戲用家需要多顯示卡、還是影音製作需要大量記憶體、又或者大量資料交換要用到 10GbE LAN,都可以在今次 X399 AORUS XTREME 找到合適的地方。
