AMD推出B550晶片組後,很多玩家都期待各廠商會推出B550的ITX主機板。這次要介紹GIGABYTE全新B550I AORUS PRO AX就具備8相供電及進階散熱方案,加上有2.5G LAN及WiFi 6配置,適合追求高性能ITX系統的玩家們。

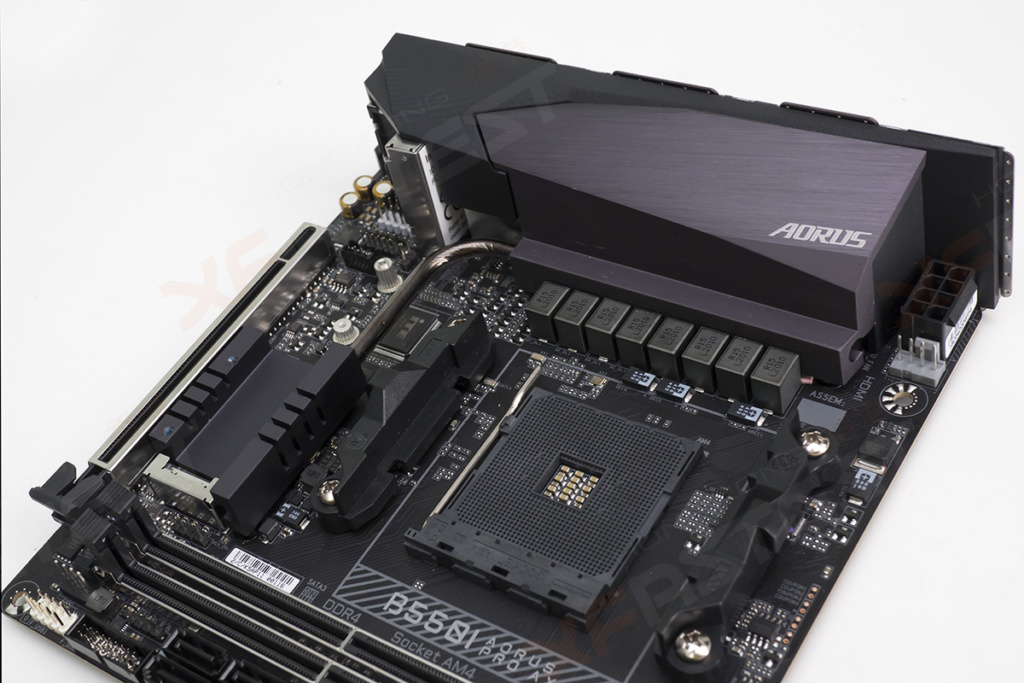

規格設計 – 高階供電及散熱
非Doubler 的8相供電
B550I AORUS Pro AX是一塊僅次於X570系列的中高階B550 ITX主機板,為滿足用家在ITX上使用高階Ryzen處理器,板上特別使用8相供電設計,包括Renesas RAA 229004 PWM控制器及Intersil ISL99390 Dr.MOS,不在使用Doubler情況提供6+2相位供電,而每組Dr.MOS能支持90A電流,即使配上Ryzen 5 3600XT或Ryzen 7 3800XT等較高階型號也足以應付。

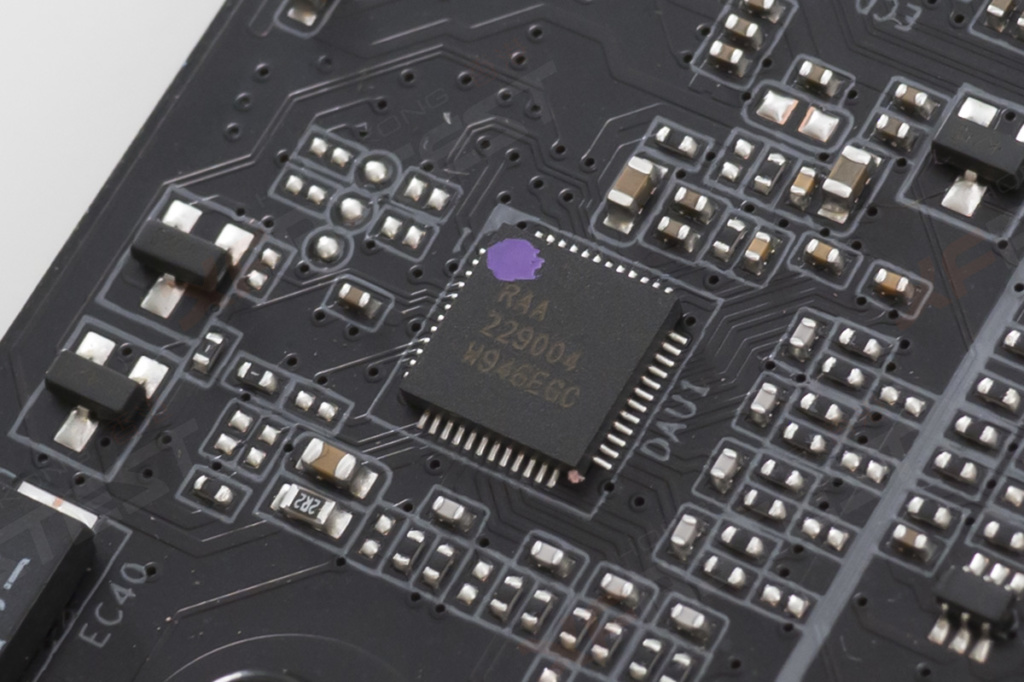

- 採用Renesas RAA 229004 PWM控制器。

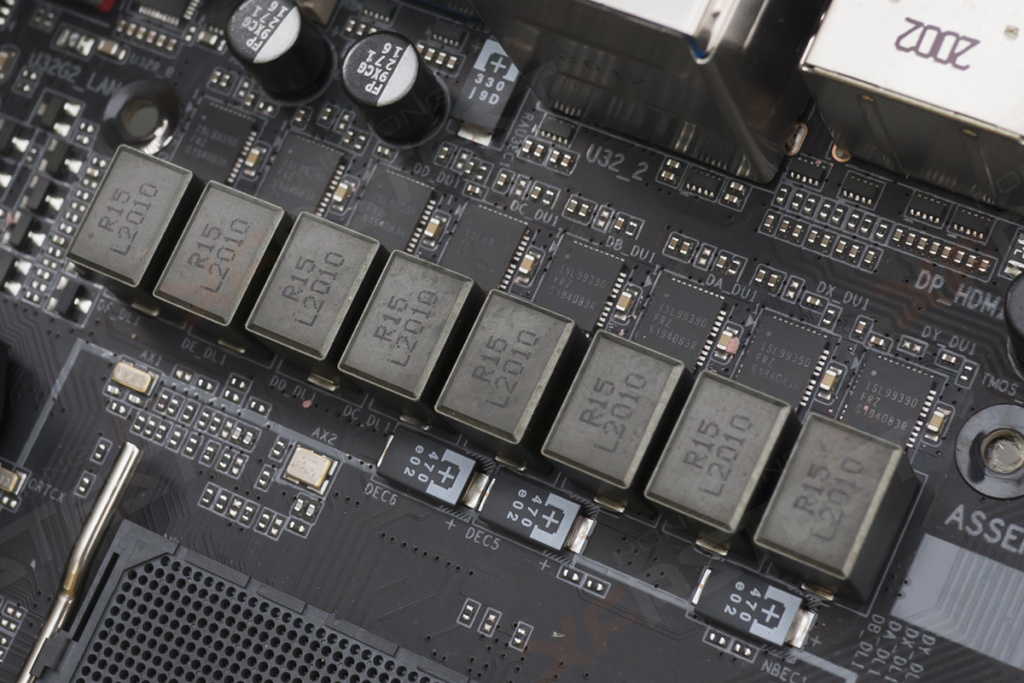

- Intersil ISL99390 Dr.MOS 可支持90A電流。
多層散熱器降溫
主機板也提供相應散熱方案,除了為供電上蓋上散熱片,面積更伸延到背板頂部,同時它更附有導熱管連接著晶片組。晶片組那邊具備多層設計,最低層蓋著晶片組及連接導熱管,中間是M.2 SSD散熱片,而頂部散熱器用作增加散熱面積。此外,主機板底部還設加固背板,可同時為供電組底部散熱。
- 供電組散熱片附導熱管連接至晶片組。
- 背面設有加固背板協助供電組散熱。
- 多層式散熱組合。
可安裝2組高速M.2 SSD
作為ITX主機板空間本身有限,而B550I AORUS Pro AX仍然提供2組M.2及4組SATA III介面,其中正面的M.2是從CPU取得PCIe Lanes,配合Ryzen 3000系列CPU可支援PCIe 4.0 x4規格,而且更備有專屬散熱片為SSD維持較低溫度從而確保讀寫表現。至於背面的M.2是從B550取得PCIe Lanes可支援最高PCIe 3.0 x4規格,這樣用戶就可安裝2組高速NVMe SSD。

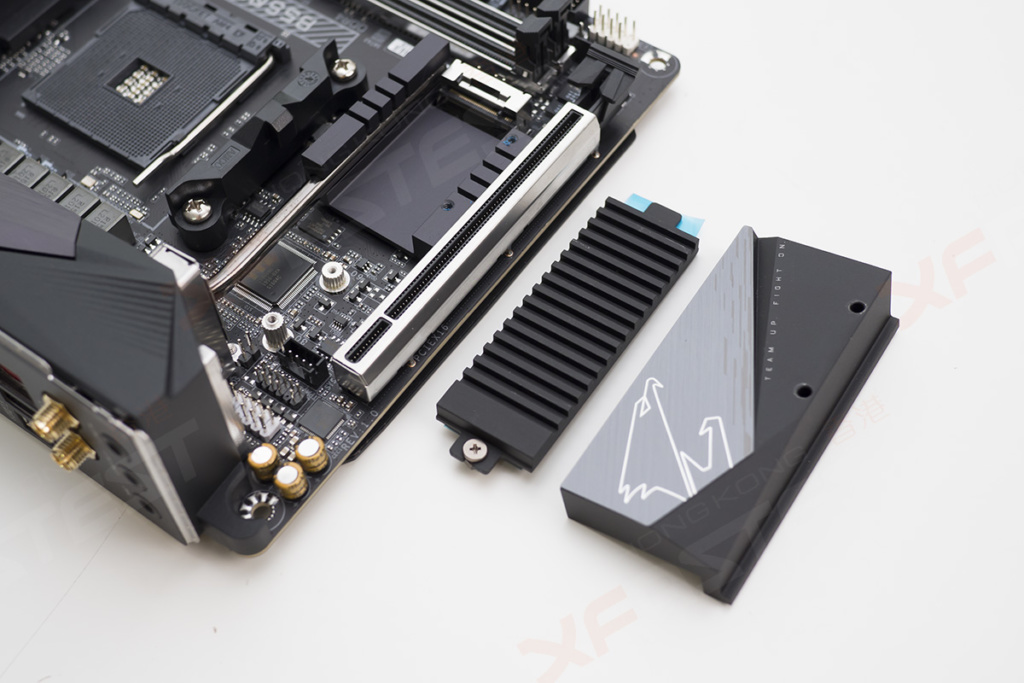

- 正面M.2 藏於散熱器之下,可支持PCIe 4.0 x4規格。
- 背面M.2 可支持PCIe 3.0 x4規格。
