[XF 開箱] ASROCK H370M-ITX AC 主機板 打造 HTPC 首選

- 大辣椒 - 2018-04-03 - visibility Views

一板到位,功能全齊

INTEL 的 H370、B360、H310 主機板一口氣解禁推出,ASROCK 亦都非常迅速推出 ITX 的 H370 主機板:H370M-ITX/ac,相信大家都知道以 ASROCK 的風格,所推出的 ITX 主機板一定是集合最實用功能以及最足料令件,今次的 H370M-ITX/ac 亦都一樣,設計與 Z370M-ITX/ac 非常相似,一樣有雙 INTEL Gigabit LAN 以及 WiFi 無線連接等。

受限於 H370 晶片的限制,兩組 DDR4 記憶體插槽最高提供 DDR4-2666 時脈,既然是 INTEL 平台就當然能夠配合 X.M.P 設定檔發揮。H370M-ITX/ac 是針對以往 H270 中階玩家而設的產品,設計上雖然不是一眾終極發燒友或超頻玩家的等級,但用料以及配置都比入門產品提高不少。

H370 能夠配合 INTEL 處理器發揮內顯部份提供顯示輸出,H370M-ITX/ac 提供 2 組 HDMI 及 1 組 DisplayPort 連接,最高解析度分別 4K 30Hz 以及 4K 60Hz,更支援三屏同時輸出。板上反而沒有 DVI 及 D-Sub,小編認為在實際使用情境下利多於弊,一方面 HDMI 的使用率較高,另一方面追求畫質的亦會選用 DisplayPort,H370M-ITX/ac 兩樣都同時奉上,滿足大家需要。

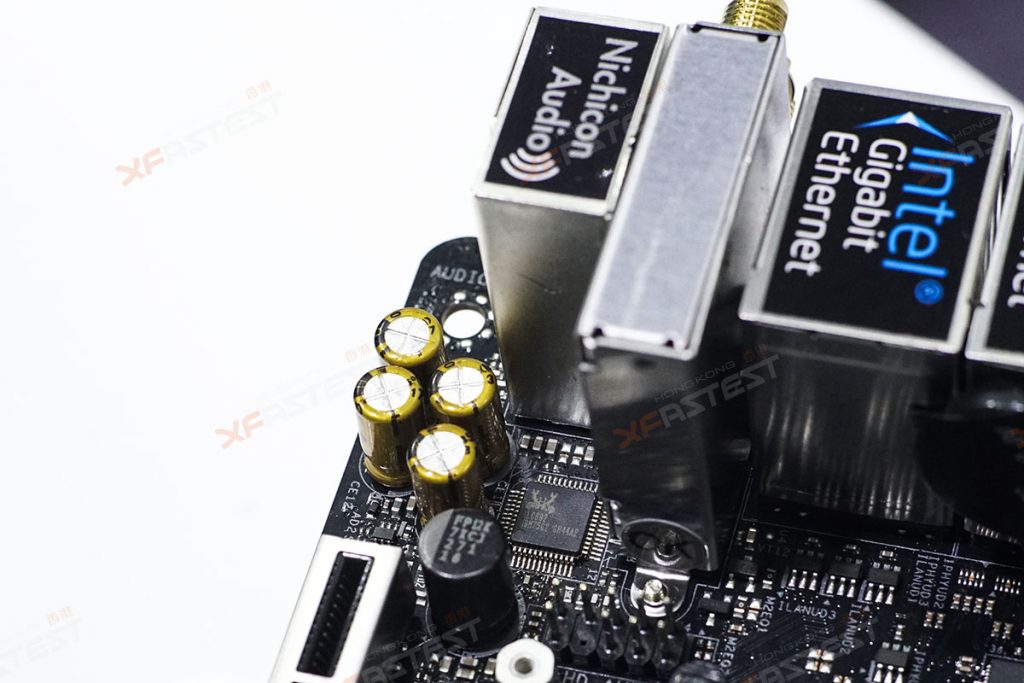

雖然 H370 的定位次於 Z370 ,但供電部份一樣使用 Dual-N 整合式 MOSFET 以及 Nichicon 12K 黑金電容,維持品質及穩定。 供電以及 H370 晶片上都一樣貼有散熱器將熱能帶走。在角落有 4 組金色的電容就是針對音效而設,名為 NICHICON FINE GOLD 音效電容。

連接方面,ITX 主機板定必有一組 PCI-E x16 的插槽,提供 Gen3 x16 頻寬,上面一樣包有金屬作加固及訊號防噪。另外旁邊有一組 Ultra M.2 插槽,能以 PCI-E 及 SATA 模式運作,如果是 PCI-E NVMe 的 SSD 能夠提供 Gen3.0 x4 頻寬運作。至於傳統 SATA3 亦有保留 6 個,雖然會用盡 6 個的用家不多,但仍有少部份玩家會自組 BT 電腦等,這就非常實用。

背面的 IO,除了剛剛指的 2 組 HDMI 及 1 組 DisplayPort 之外,另外有 2 組 Gigabit LAN 接口,兩個均是使用 INTEL 晶片,分別 I219V 及 I211AT,相信用家們會覺得安心及有信心。同樣是網絡,H370M-ITX/ac 更有 WiFi 無線連接,INTEL 的 Wireless-AC 3168 提供 2.4GHz 及 5GHz 雙頻無線連接,另外亦提供藍牙功能,如果使用藍牙無無線鍵盤滑鼠就正中下懷。

另外 USB 接口亦非常多,單是 USB 3.1 Gen1 經已有 6 個,另外有 2 個 USB 2.0 方便連接鍵盤及滑鼠等周邊,以騰出 USB 3.1 接口。音訊部份使用 Realtek AC892 晶片,也是一個大家非常熟悉的型號之一,上面也有提過使用 NICHICON FINE GOLD 音效電容,要使用 H370M-ITX/ac 作為 HTPC 或連接音響亦是一個不錯選擇。

ASROCK H370M-ITX/ac 背板 IO 連接一覽

雙 HDMI 配一個 DisplayPort,其中 DP 支援 4K 60Hz 輸出

IGP 真的夠用?

有不少用家會懷疑 INTEL 處理器的內顯效能,事實上 INTEL 現時的內顯技術亦相當成熟,當然如果用作 3D 遊戲定必不及一般顯示卡,但如果作為影片解碼及播放等,INTEL 的 IGP 絕對足夠。

今次 XF 找來入門級的 INTEL Core i3-8350K 作測試,裡面的 IGP 部份是 INTEL UHD Graphics 630,Base 基礎時脈雖然只有 350MHz,但動態時脈可達 1.15GHz,支援 DirectX12、OpenGL 4.5、Intel Quick Sync、Intel Clear Video HD Technology。

在網上找到不少 H.265 HEVC 的影片,XF 打算嘗試最高 BitRate 去看看效果,一段標示 400Mbps BitRate、4K 解析度、10Bits 的三十秒影片,容量大約 1.4GB,在播放器打開後,處理器的負載僅約 25%,而 GPU 的 Video Decode 部份就有約 70% 負載,證明「硬解」進行中之餘,它是能夠流暢地播放如此高碼率的影片。

一段 H.265 HEVC 影片,BitRate 達 400Mbps 也能在 Core i3-8350K 上輕鬆解碼播放

總結:作為效能級之選亦相當合適

ASROCK H370M-ITX/ac 作為一款 ITX 產品,可謂沒有挑剔的地方,應有的都全部提供,顯示部份更提供三顯示輸出,而且是雙 HDMI 的選擇,餘下的 DisplayPort 也可連接電視提供 4K 60Hz 播放。配上一個小型機箱以及 M.2 SSD,就可以組裝一台小型電腦放在客廳作影音及電腦用途,即使沒有 LAN 線它也有 WiFi 無線連接,像剛剛測試般選用 Core i3 處理器,用電量不高,簡直是完美方案。
