[XF 開箱] 高效 2bay 之選 - QNAP TS-264 中階 NAS 開箱,加入 M.2、PCIe 擴充功能

- 18座大王 - 2023-02-27 - visibility Views

來自台灣的網絡設備廠商 QNAP 上年推出了大量新代 NAS 產品,此前亦曾為大家開箱了中階定位的 TS-464 與 TS-664 影音娛樂 NAS。而此系列其實亦有提供 2 bay 機型 TS-264 供容量需求較少的使用者選擇。此系列除了升級到 Intel 最新一代 Celeron 處理晶片外,同時增添多項新世代技術,包括 M.2 NVMe Gen3 SSD Slots 和 2.5GbE LAN Port 等等,提供更先進、更高速、更流暢的使用體驗。

QNAP TS-264 介紹

TS-264 提供 2 bay 硬碟插槽,目前最高可支援 2 隻 20TB 3.5″ HDD,並以獨立或 RAID 0、RAID 1 硬碟陣列運作。NAS 搭載的處理器為最新一代 Intel Celeron N5105/N5095 處理晶片 (Passmark 4,161分),CPU Passmark 較舊款 TS-x53D 系列所搭載的 Celeron J4125 四核心晶片 (Passmark 2,984 分) ,效能提升 40% 之多,若與前三代 TS-x53A 的 Celeron N3150 比較 (Passmark 1,200分),今代效能更有著近三倍的飛升。

另外,處理器內建了 Intel「AES-NI 新一代加密引擎」與「OpenVINO™ AI 邏輯推理引擎」。前者可在 AES-NI 加密環境下,依舊提供不俗的資料存取效能,在強化資料安全同時維持系統高效能運作;後者可大幅提升影像辨識效能 (包括人臉與物件影像辨識) 同時減輕 CPU 負載,讓你在 QuMagie (AI 相簿)、QVR (錄影監控) 等應用程式的 AI 辨識有更高的處理效能。同時內置 Intel® UHD Graphics 顯示核心,支援 4K@60Hz 影像輸出、H.264/265 硬件即時轉檔。再配合豐富的應用生態,如:QuMagie AI 相簿、即時轉檔播放、Plex Server 和 Roon Server 等影音及串流 APP,可輕鬆建立高效能的多媒體影音播放與串流平台。

至於機身外型部份,大致上與上代 TS-x53D 相同,前方提供鏡面塑料面蓋,以遮蓋及美化內部硬碟插槽,同時更提供上鎖功能;面蓋旁的飾框則設有各式指示燈、USB 3.2 Gen 2 (10Gbps)、電源按鈕及一鍵備份按鈕。機身兩側皆提供通風槽,以提升進風量,加強後方風扇排出熱氣的效率。與上代 TS-x53D 在外觀上的最大的分別,大概就是右方的飾框更換為「金色」。

機身前面蓋的右方,設有各類指示燈、USB 3.2 Gen2 (10Gbps) 接口、電源按鈕及一鍵備份按鈕

前面蓋採用磁吸式,輕輕一放就會吸住,左方提供上鎖設計防止面蓋被誤觸碰打開

打開前面蓋則可見到內部的快拆式硬碟架,硬碟架採用免工具安裝設計,支援 2.5″ / 3.5″ 硬碟安裝。機背部份則提供豐富的 I/O 接口,包含:2 x 2.5 GbE LAN、2 x USB 2.0、1 x USB 3.2 Gen 2、1 x HDMI 2.0;電源接口及 Reset 按鈕也同樣設於機背位置。

打開前面蓋則可見到內部的快拆式硬碟架

硬碟架採用免工具安裝設計,支援安裝 2.5″ / 3.5″ 硬碟

背面提供 2 x 2.5 GbE LAN、2 x USB 2.0、1 x USB 3.2 Gen 2、1 x HDMI 2.0 接口

至於打開機身的內部,可見到主機板上提供 2 x M.2 2280 SSD Slots (PCIe Gen3),可安裝 M.2 NVMe SSD 作為 NAS 的高速 SSD Volume / Qtier / Cache。此外,亦提供 1 組 PCIe Gen 3 x2  擴充槽,理論頻寬比上代的 TS-x53D 系列的 PCIe Gen2 x2 高出一倍,供使用者加裝 10GbE LAN 擴充卡、WiFi 擴充卡、USB 3.2 擴充卡與 QM2 擴充卡等等。

在主機板上,設有兩條 M.2 NVMe PCIe Gen 3 SSD 插槽

同時亦設有 PCIe Gen 3 x2 擴充槽,供用家安裝各種擴充卡升級

保用方面,QNAP TS-x64 系列機種提供三年原廠保養,同時也可按需要購買額外的延長保固計劃,升級至五年保養。

多元 SSD 使用隨你選

有別於其他品牌,QNAP NAS 對 SSD 的使用相當自由,並不限於建立快取使用。在 QTS 作業系統內,SSD 可用以建立高速 Volume 儲存池 / Qtier 分層儲存 / Cache 快取,而使用者可按據其需要,選擇最合適的 SSD 解決方案,可更實際地從 SSD 取得更好、更高速的使用體驗。

豐富的應用功能

QNAP QTS 作業系統內的 APP Center 提供大量應用程式供用家安裝,不論是備份套件、多媒體串流應用、IP CAM 錄影、BT 下載,檔案歸檔、檔案搜尋、VPN Server、虛擬機工作站等等,都可以支援。此外,除了 QNAP 提供的 APPs 外,用家還可以安裝由第三方提供的套件,例如在 https://www.qnapclub.eu/en 就有一堆由第三方提供的套件,當中有提供 KODI 等受歡迎的套件,進一步強化 QNAP NAS 的功能。(安裝第三方套件需自行承擔相關風險)

有關更多 NAS 的功能應用,可以參考以下連結:https://hk.xfastest.com/tag/活用nas全攻略/

測試環境

NAS配備:

  • QNAP TS-264-4G
  • Seagate Ironwolf 6TB ST6000VN0033 NAS HDD
  • WD_BLACK SN750 1TB SSD x 2
  • QNAP QXG-10G1T (10GbE 網絡擴充卡)

Client配備:

  • Motherboard: Fatal1ty X399 Professional Gaming (內建10GbE RJ45 x1)
  • CPU: AMD Ryzen Threadripper 1950X
  • RAM: 64GB DDR4
  • Switch: QNAP QSW-1208-8C (MTU 1500);支援 2.5GbE / 5GbE / 10GbE

效能測試

以下測試將加入 QNAP QXG-10G1T 的 10GbE 網絡擴充卡測試 NAS 的極限效能

本次效能測試將會為大家測試 TS-264 在 2.5GbE 和 10GbE LAN 環境下,搭配 HDD (RAID 1) 與 SSD (RAID 1) 的運作效能、開啟加密處理後的效能,以及開啟 Qtier 自動分層的效能。

TS-264 HDD / SSD 溫度及介面速度

從上圖可見,NAS 的 SATA 介面速度全部皆是 SATA 6Gbps,至於 M.2 插槽皆為 PCIe Gen 3 x 1,最高頻寬為 1GB/s,此外亦設有實時溫度監控,讓使用者可了解硬碟的運作情況。

QTS 作業系統內建的效能測試

測試將透過 Samba 方式連接 NAS 的資料夾  (QTS 作業系統),再以 CrystalDiskMark 來為 TS-264 進行讀寫效能測試。在 NAS 系統內的效能測試可見,單顆 Seagate Ironwolf 6TB HDD 的連續讀取效能約為 220MB/s,單條 WD_BLACK SN750 1TB SSD 的連續讀取效能為 846MB/s。

TS-264 效能表現

在 2.5GbE 網絡環境下,TS-264 以兩顆 HDD 組成 RAID 1 後,連續讀寫效能分別為 282MB/s 和 229MB/s。在打開加密後,讀寫效能基本上變化不大。

至於 2 條 WD SN750 1TB SSD 組成 RAID 1 後,連續讀寫效能為 282MB/s 和 272MB/s,至於加密後寫入效能約跌至 258MB/s 左右。而 4K 細碎檔案的效能則與 HDD 有明顯的差異,在 4KQ32T1 的測試上可見,SSD 讀寫分別可達 180MB/s 和 148MB/s,差距頗大。

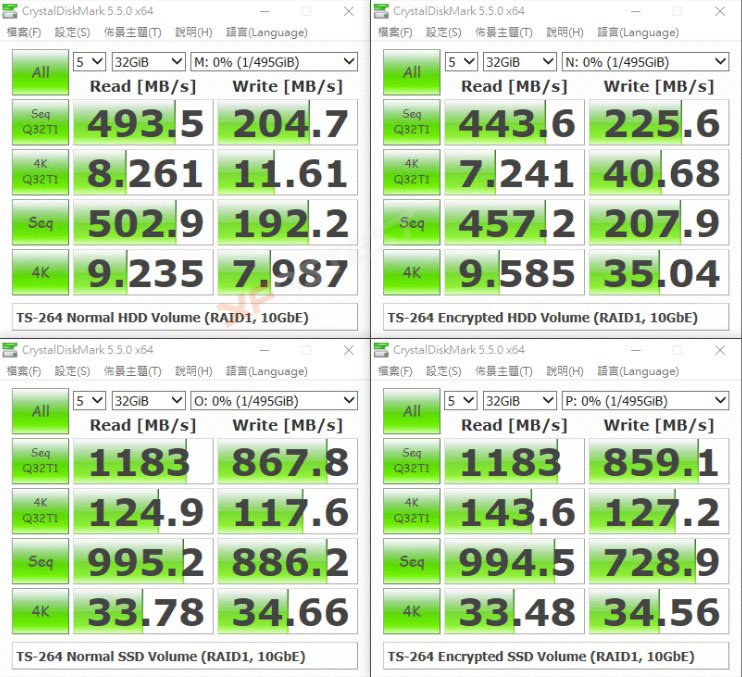

而利用 QXG-10G1T 擴充卡升級 10GbE LAN 後,HDD 連續讀寫速度則來到了 502MB/s 和 192MB/s;而 SSD 則為 995MB/s 和 886MB/s。至於 HDD 與 SSD Volume 加密效能也分別來到了 457MB/s、207MB/s 和 994MB/s、728MB/s。

Qtier 效能實測

QNAP Qtier™ 技術 (Auto Tiering) 可實現數據自動分層儲存,可辨別資料存取頻率,自動將頻繁存取的「Hot」Data 移動到效能較高的磁碟階層,而將較少存取的「Cold」Data 移動到成本低、大容量的磁碟階層,並會將各磁碟階層結合成一個儲存池,讓使用者可享有效能、成本與彈性兼備的儲存服務。

在本次實測環境上,啟用 Qtier 自動分層技術後,被歸類為 HOT Data 的數據 (如新鮮、常用的數據) 將會存放到 SSD 高速磁碟分層上。受惠於 SSD 的特性,在寫入與隨機讀寫方面,將會比 HDD 更有優勢,有利於提取檔案的反應和速率。

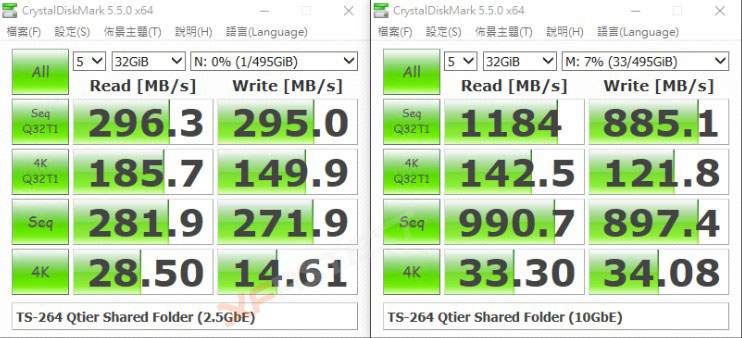

TS-264 啟用 Qtier 後再以 CrystalDiskMark 測試,共享資料夾的 SEQ 讀寫效能分別皆來到了 282MB/s 與 272MB/s,4K Q32T1 的讀寫效能分別為 186MB/s 和 148MB/s;至於升級 10GbE LAN 後, SEQ 讀寫效能則提升至 990MB/s 和 897MB/s。由此可見啟用 QTier 後,效能已經達至 SSD 的等級,有著相當高的隨機讀寫效能,同時比手動分割 SSD Volume 更具使用彈性。

總結

QNAP 新一代 TS-264 NAS 更換了最新的 Celeron 四核心處理器,不論在操作的流暢度,還是各種影音處理、虛擬機及軟件容器等功能的體驗上都有著顯注的提升。

與此同時,廠商對此系列機種的升級亦不是單純在處理器上,其他周邊技術也有與時並進。如加入了現時流行的 M.2 SSD 插槽,讓用家不用加購擴充卡即可利用 SSD 建立高速 Volume 儲存池 / Qtier 分層儲存 / Cache 快取來為 NAS 提速;同時亦為 PCIe 擴充槽與 USB 接口升級至更高速的 PCIe Gen3 x2 和 10Gbps USB 3.2 Gen 2 標準;另外也保留了 HDMI 2.0 與先進的 2.5GbE LAN。不論在運算、傳輸、存取和影像輸出部份,也有全面兼顧與革新。

雖然 QNAP 這次推出的 TS-x64 系列,對比前幾代的運算效能大幅提升,但依舊提供 2bay 型號,照顧低容量需求的用家。另外在周邊與擴充規格都有不少升級,且價格不變,故不論是正在使用前幾代的產品,還是想入手中階 NAS 的用家,也是相當適合。
