ASROCK X470 Taichi 推出,一向沉實穩重形象的 Taichi 系列,在今次 X470 主機板上又有甚麼功能及配備?而適逢 AMD 推出新一代 Ryzen 處理器,今次更會找來 X370 以及 X470 的平台作比較,對比兩代處理器及主機板的各方面效能與差異。

ATX 尺寸的 ASROCK X470 Taichi 一貫過往作風,用深色黑襯灰設計,累贅功能及配件不多,注重實用性以及品質為主。處理器外圈就是主機板的 16 相供電部份,提供高達 300W EX OC 供電上限,設計非常誇張,目的都是為了讓 AMD Ryzen 高功耗的型號均能有較穩定供電,以及保留一定的超頻空間,Dual-N 整合式 MOSFET 配及黑金電容可算是 ASROCK 主機板的代表。

供電上面設有一整個散熱模組,大尺寸兼全鋁設計,配上暗灰色塗層極具金屬感,它將熱力分散及利用機箱內部對流去帶走,ASROCK 針對超頻部份更提供 Hyper BCLK Engine II,令用家突破限制進行外頻的改動。記憶體部份除了支援原生最高的 DDR4-2933 速度之外,更提供 DDR4-3200(OC) 以及 DDR4-3466+(OC) 選項。

擴充槽部份,PCI-E x16 就有合共 3 組,分別提供最高 x16、x8、x4 頻寬,頭 2 組如同時運作就會以 x8 + x8 方式運作,至於最後 1 組如果連接上裝置使用,主機板上的第 2 組 M.2 接槽亦會停用,用家在組裝時要先留意 X470 晶片組的限制及安裝方式。另外有 2 組 PCI-E x1 方便用家連接其他擴充產品。

SATA 6Gbps 接口由 X470 晶片組原生提供 6 個,不意外亦沒太特別,但 ASROCK 再額外透過 ASMedia 晶片提供多 2 組 SATA 6Gbps 接口,提供合共 8 個 SATA,比一般 X470 主機板略多。M.2 就提供 2 組,一組為 Ultra M.2 支援 PCI-E Gen3 x4 或 SATA 6Gbps 速度,而且可安裝 22110 長身 M.2 SSD 及附送了全覆蓋式的散熱片,另一組同樣是 SATA 及 PCI-E 雙介面,不過就只提供 Gen2 x4 (20Gbps) 以及與主機板第三組 PCI-E x16 槽共享。

ASROCK X470 Taichi 擴充槽一覽

背面 IO 部份,有 6 組 USB 3.1 Gen1 以及 2 組 Gen 2 接口,Gen 2 部份更分別以 Type-A 及 Type-C 設置在背板。如果覺得不足夠,還可利用主機板內所提供的針腳,轉換成 4 組 USB 2.0、4 組 USB 3.1 Gen1、以及 1 組 USB 3.1 Gen 2 TypeC 接口,在機箱前端面板為用家提供足夠的連接。

LAN 接口就用上 INTEL 晶片 i221AT,Gigabit 速度並提供 Wake-On-LAN 以及 PXE 等功能,另外也有無線網絡模組,採用 2T2R 雙天線以及雙頻 802.11ac 設計,而且有藍牙 v4.2 連接。ASROCK X470 Taichi 更有 HDMI 接口,假若配上內建 Radeon Vega 圖像核心的 Ryzen 處理器,就可以提供最高 4K 30Hz 輸出,而且具備 DirectX12、Deep Color、HBR 等技術的支援。

音效卡部份的 5 組鍍金 3.5mm 接口以及 S/PDIF 光纖接口,是由 ASROCK Purity Sound 4 所提供,Realtek ALC1220 可說是大部份高端主機板的常見產品,擁有高達 120dB SNR DAC 減低聲噪,提高音質,另外再有 NE5532 OP-AMP 針對耳機等裝置提供更有力的推動,配合左右聲的 PCB 分層、PCB 訊號分隔、Nichicon Fine 金殼電容等,組成 ASROCK Purity Sound 4。

背板 IO 連接一覽

對於效能級的用來說,有不少人更會選擇利用水冷去提供更有效散熱能力,部份水冷裝置的水泵部份轉速較高以提供更大出水量,一般主機板上的供電接口只設計予風扇等較低用電需求裝置,如果接上水泵而且是高轉速,其實對主機板是一個隱憂及有一定危險性。ASROCK X470 Taichi 特別提供一個最高 2A 電流輸出的接口,不論是風扇或水泵都可以連接使用,接上水泵的話更可在 BIOS 裡進行設置,恆定接口的電壓以及不會改變 PWM 轉速訊號。

別看 ASROCK X470 Taichi 外觀只有黑銀灰,其實通電很它還有七彩的 RGB 燈效,在X470 晶片組的散熱器上、背板 IO 的防塵蓋、音效電路上方位置,均其實設有簡單的 RGB 燈光,配合現今的顯示卡、記憶體、風扇等的燈效,有一定點綴作用。覺得還未夠?ASROCK 還提供 3 個 RGB LED 連接,其中 1 組更是使用 Addressable 數位設計,提供更多變化及美觀的變色效果,利用 ASROCK 的 POLYCHROME RGB 軟件,可進行更精確顏色選擇或變色效果。

白色的是傳統 RGB LED 燈帶 灰色就是新式數位 Addressable LED 燈帶

 效能比拼

究竟今代 AMD Ryzen 7 的 2700X 與上代的 Ryzen 7 1800X 分別有多大?所以今次 XF 就特別找來兩套相近的平台,一邊是新推出的 Ryzen 7 2700X 配 ASROCK X470 Taichi,另一邊就是上代 Ryzen 7 1800X 配 X370 Taichi,一試兩者在效能分數以及用電量等的分別,完不少讀者的心願。

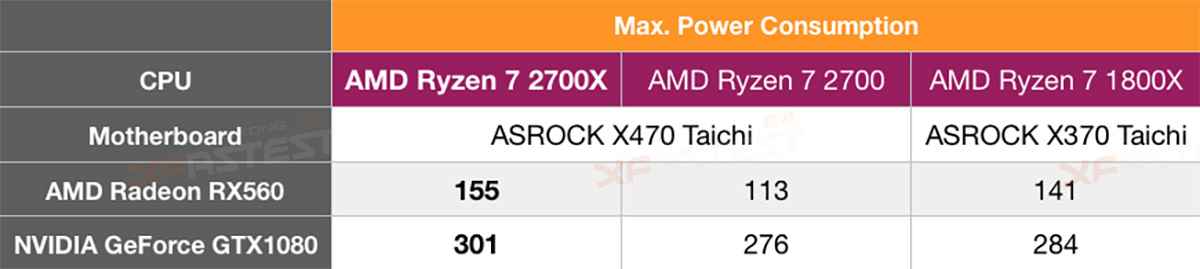

在 AMD Ryzen 7 2700X 的平台,整體效能分數都比上代 Ryzen 7 1800X 高大約 5% 左右,而用電量亦因 AMD XFR 等 Boost 技術而略有增加。至於次一級的 Ryzen 7 2700 也比 Ryzen 7 1800X 高,但幅度就介乎 Ryzen 2700X 之間。

 總結

與其要發挖 AMD 新一代處理器的效能,例不如欣賞主機板的設計。AMD 今代 Ryzen 處理器的驚喜不多,主要是時脈及效能上有少許提升,反而主機板就有不同的新功能,例如 ASROCK X470 Taichi 加入不同 RGB 燈效,更引入 Addressable 等支援,令到新機除了有內涵之外,更增添不少外在美。
