[XF 開箱] 電腦界的效能級藝術品 TRX40 TAICHI 主機板

- 大辣椒 - 2019-11-25

AMD 第三代 Ryzen Threadripper 處理器以及相對應的 TRX40 平台登場，ASRock 眾多產品系列當中，主打高性能的 Taichi 系列就立馬推出 TRX40 Taichi 新型號主機板，不但配備最強悍的規格如 16 相供電、3 組 PCIe 4.0、2.5G 有線網絡、Wi-Fi 6 等。

 將主機板當作藝術品設計

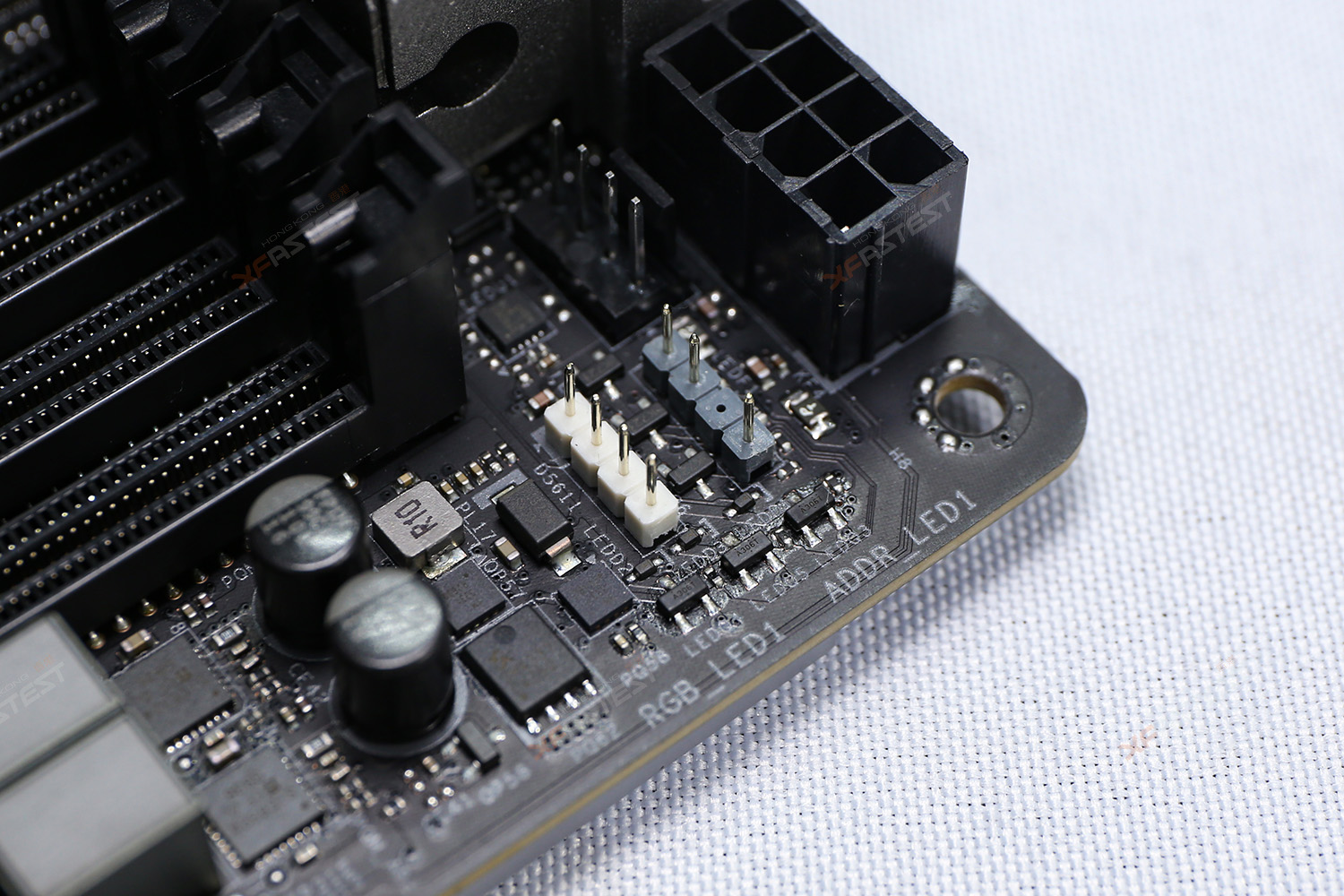

與近期的 Taichi 系列產品一樣，主機板上印有不少的齒輪圖案，在 TRX40 晶片組附近更有不同顏色金屬所組合成的齒輪模型，裡面更會有 RGB 燈光滲出，全板設有 2 組 RGB LED 接頭，以及 2 組 Addressable 數位 LED 接頭，配合 ASRock 的軟體可進行燈光控制或同步。

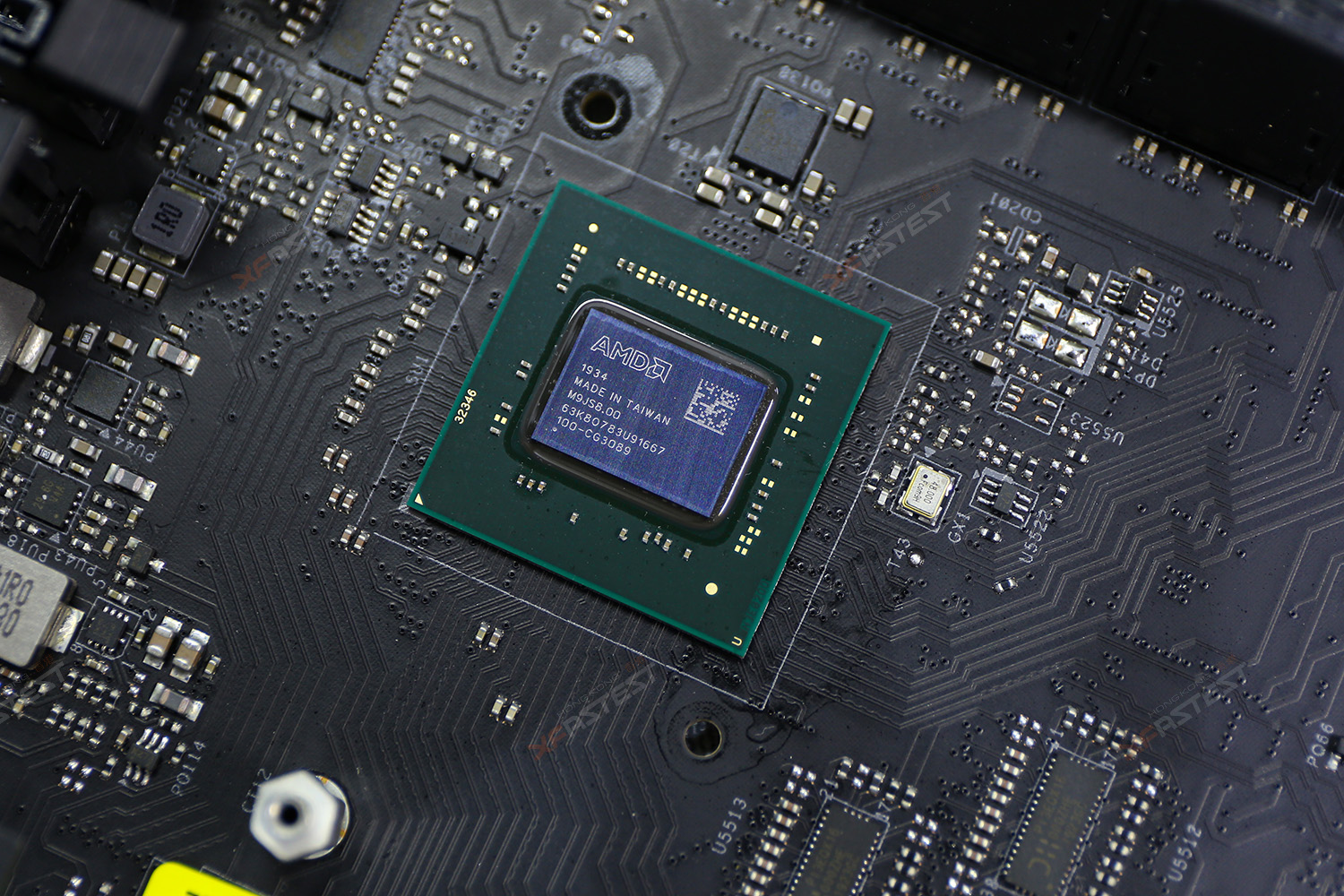

TRX40 晶片組

除了印刷之外，還有立體一片片堆疊而成的齒輪

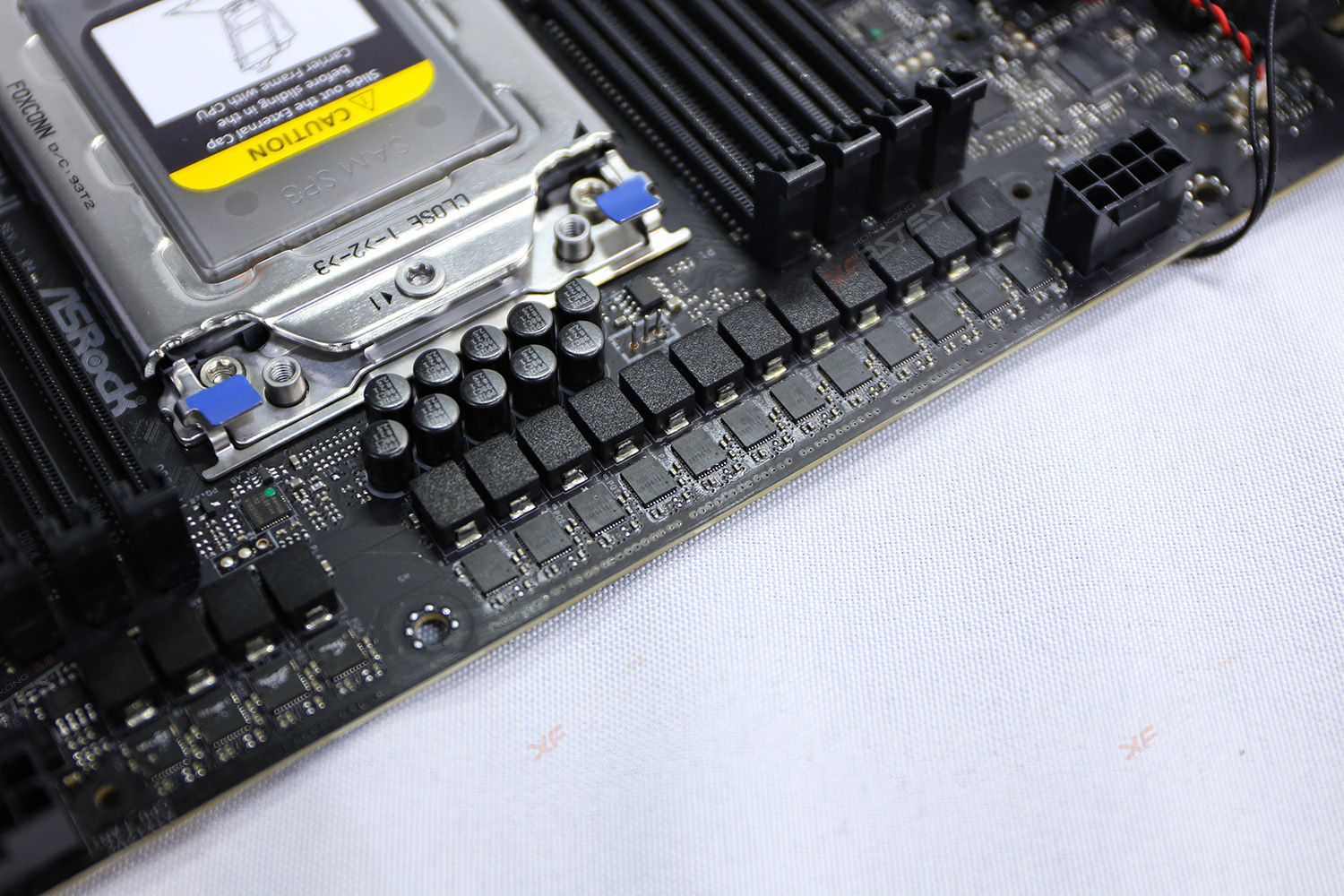

為應付高達 280W TDP 的第三代 Ryzen Threadripper 處理器，供電上採用 16 相位設計，每一組可達 90A 輸出的電感與 Dr.MOS 的上方，是一個非常大的鋁質散熱器，官方亦稱之為 XXL ALUMINUM ALLOY HEATSINK，近年不少玩家都興起使用水冷散熱器，供電模組位置欠缺了散熱風扇的氣流以帶走熱力，所以這個鋁質散熱器亦藏有 2 組風扇以加強供電的散熱能力。

供電部份上方有一大座金屬散熱器



供電散熱器上方還有主動式散熱風扇

同樣針對散熱，TRX40 Taichi 的下半部有一大片散熱鋁金屬覆蓋，完全蓋過 M.2 SSD 與 TRX40 晶片並為它們作散熱，在靠近 TRX40 晶片上方設有一組小風扇帶動氣流，以應付晶片組的發熱量。

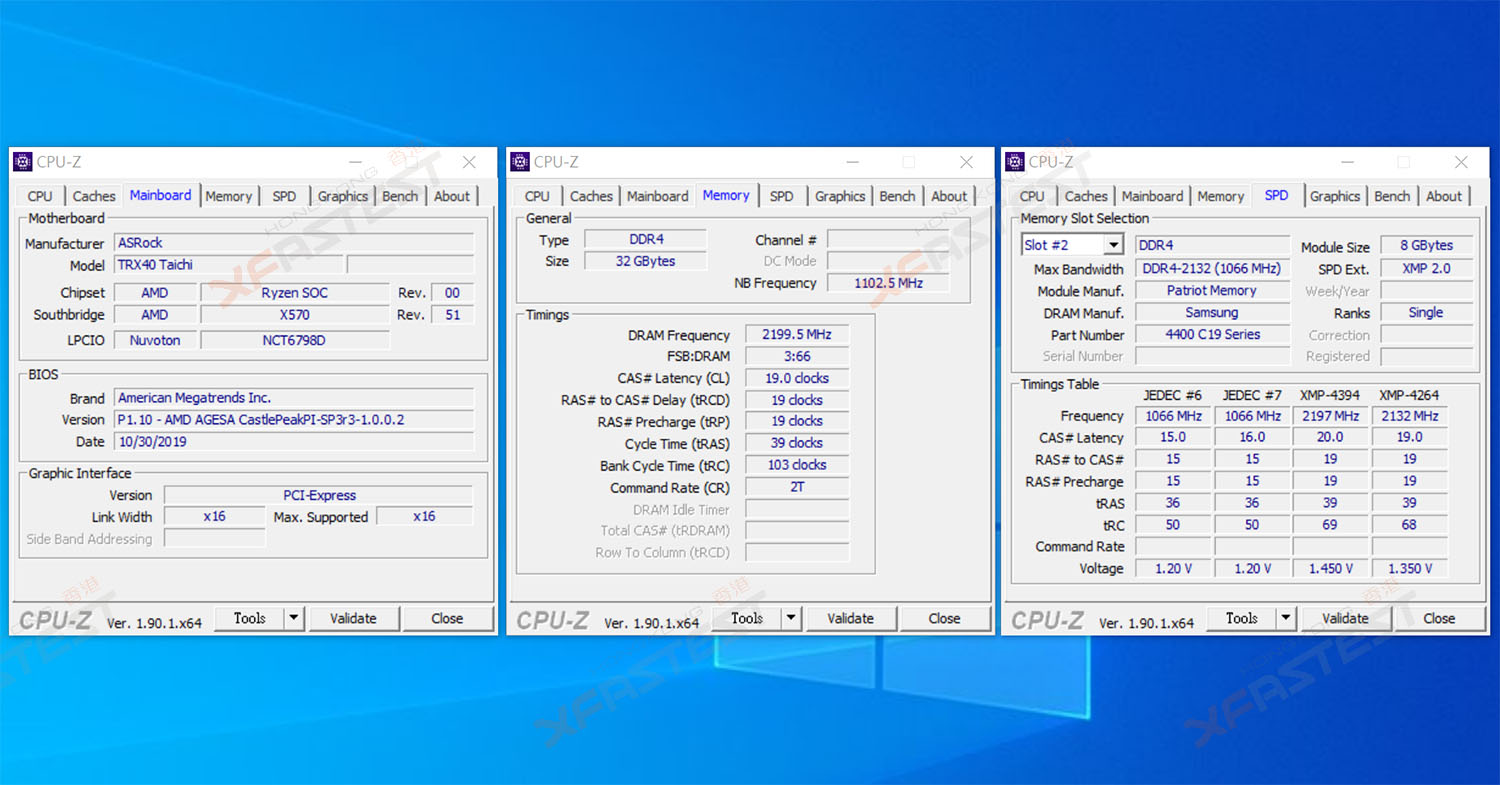

記憶體部份提供了 8 組 DDR4-DIMM 插槽，最高可支援 DDR4-4666 (OC)+ 時脈速度，這當然仍要配合體質良好的記憶體模組以及記憶體參數設置。配合 Ryzen Threadripper 處理器能夠以 Quad Channel 四通道運作，注意安裝時需參閱說明書了解記憶體裝插順序。

全板設有 3 組 PCI-E x16 插槽，透過新一代處理器的 PCI-E 控制器可以全數同時提供 Gen 4.0 x16 頻寬速度運作，亦支援 AMD 3-Way CrossFireX 或 NVIDIA 3-Way SLI。另外也有一組 PCI-E 4.0 x1 插槽適合網絡卡或日後的 HDMI 擷取卡使用。

至於儲存部份所使用的 M.2 連接， TRX40 Taichi 提供 2 組支持 PCI-E Gen4 x4 (64Gb/s) 速度與 2260/2280 規格的 M.2 插槽，其中 1 組更可支持 22110 長度以及改以 SATA3 6.0Gbps 制式運作。SATA3 6.0Gbps 接口也有 8 組，支援以 RAID 0/1/10 等模式運作。

接口部份，背面 IO 提供 4 組 USB 3.2 Gen1、2 組 USB 3.2 Gen2、1 組 USB 3.2 Gen2 x2 即 20Gb/s 的 Type-C 連接，另外主機板針腳也有 1 組 USB 3.2 Gen2 以及 4 組 3.1 Gen1 作前置使用。由於 Ryzen Threadripper 沒有內建圖型顯示晶片，所以 TRX40 Taichi 不設任何 HDMI 或 DisplayPort 等接口。

5 個 3.5mm 用作 7.1 聲道輸出，用上 Realtek ALC4050H 配 ALC1220 DAC 晶片，以及提供 DTS 解碼。至於網絡部份，設有 2 個 RJ45 接口，當中一個能提供 2.5Gbps LAN 連接，迎合市場上開始有不少 Multi-Giga 產品，而另一組則為 INTEL 晶片的 1Gbps 連接。

Wi-Fi 也是不少高規格主機板產品的標配，ASRock TRX40 Taichi 配有最新的 Wi-Fi 6 規格，即 802.11ax 制式，雙天線收發可提供高達 2.4Gbps 無線連接速度，過往 XF 的測試在良好連接訊號下，上下載速度能超過傳統 1Gbps 有線連接。

Type-C 接口為 USB 3.2 Gen2 x2 20Gb/s

神秘的擴充卡 HYPER QUAD M.2 CARD

在包裝盒內 ASRock 還附送一張 PCI-E x16 的擴充卡，大家別以為它是顯示卡，這張 HYPER QUAD M.2 CARD 裡面可裝上 4 組 M.2 NVMe 的 SSD，每組能以 PCI-E Gen4.0 x4 速度運作。

通過這張 HYPER QUAD M.2 CARD 能夠組合成為一張 Gen4 x16 的擴充卡，不但有金屬散熱殼與風扇，還額外有 6Pin 供電以確保穩定。追求速度的用家們，購買市場上的 Gen4 SSD 提供 5000MB/s 也許未必是最極速，配上這張 HYPER QUAD M.2 CARD 說不定能衝上近 20GB/s 的速度。

 AMD TRX40 與 AMD Ryzen Threadripper 測試

[XF 評測] AMD 最強 HEDT 處理器！第三代 Threadripper 3970X 高達 32C64T！

 總結

今次 AMD 新一代 Ryzen Threadripper 性能表現令人滿意，相信會大大提升用家從 INTEL 轉會 AMD 的意慾，同時會選用 Ryzen Threadripper 的定必是追求性能的用家，TRX40 Taichi 的配備例如 DDR4-4666+、USB 3.2 Gen2 x2、2.5G LAN 等，相信都能夠滿足到大眾的需要。
