穩跑 All-Core 5GHz

Z390 AORUS XTREME 可謂是 GIGABYTE AORUS 之最高代表作,比之前介紹過的 MASTER 還要強悍,包裝盒除了有主機板以及基本配件之外,還有極具信仰價值的貼紙及裝飾品等,另外 Z390 AORUS XTREME 更有 OC Touch Panel 以及 RGB 風扇控制器,一大堆的配件已經知道今次的 XTREME 絕不簡單。

Z390 AORUS XTREME 主機板屬於 E-ATX 規格,已比一般 ATX 略大,全塊主機板幾乎都被 RGB 包圍,不但 Z390 晶片組上有 RGB 發光,在 M.2 SSD、音效卡、背板 IO 位置、甚至主機板近 24Pins 的邊沿均有 RGB 燈效,雖然到處都是 RGB 但 GIGABYTE 巧妙地利用不同設計將燈光折射並變得較柔和順眼,看到有顏色變化但又不會刺眼。

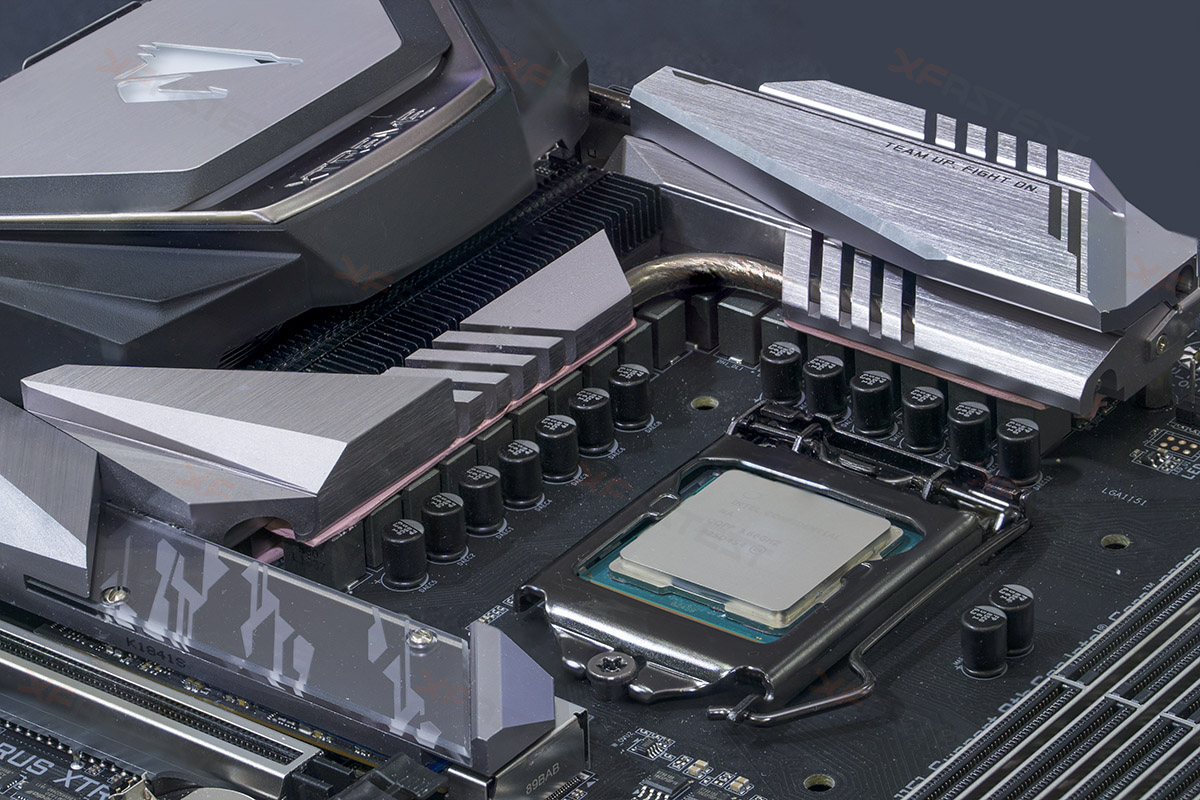

會選用 Z390 AORUS XTREME 的一般都是較追求效能甚至會超頻的玩家們,所以供電及散熱器份量非常跨張,8+8 相 IR 數位電源設計疊上一個非常厚而實的金屬散熱器,每相的電流上限可達 60A,要應付 Core i7 或 i9 的高用電甚至超頻也無問題,GIGABYTE 更標榜主機板能夠 All-Core 5GHz,即全數處理器核心都能穩上 5GHz 時脈,而且供電位置的溫度亦能輕鬆保持,合有賴供電用料與散熱設計的優勢。

 OC Touch Panel

隨產品包裝附有一個 OC Touch Panel 針對終極超頻玩家們,通過連接線後會有一個外置的實體按鍵面板,除了有基本的 CMOS Reset 重置鍵以及開機鍵等,也有提供倍頻、BCLK 時脈等的加減鍵,另外亦有提供多達 13 個電壓監測點以及 6 個外接風扇連接等,有數年前超頻風氣盛行時,不同品牌都有 OC 產品推出的感覺。

OC Touch Panel 為玩家額外提供更多風扇連接與電壓測量

 三組 M.2 各提供超過 3000MB/s 讀寫

記憶體插槽可以支援最高合共 64GB 容量的 DDR4-4266 時脈記憶體,另外較特別的會是旁邊的 24Pin 供電接頭,改以水平設計之餘也設有金屬外殼作屏敝,最大優點是於機箱內可以更輕易地穿線,無需屈曲也能穿入機箱背板裡,加上 24Pin 與雙 8Pin 的供電接口均採用 Solid-Pin 實心針腳,導電性能與負載量亦較空心的更好,增加產品壽命以及提高安全性。

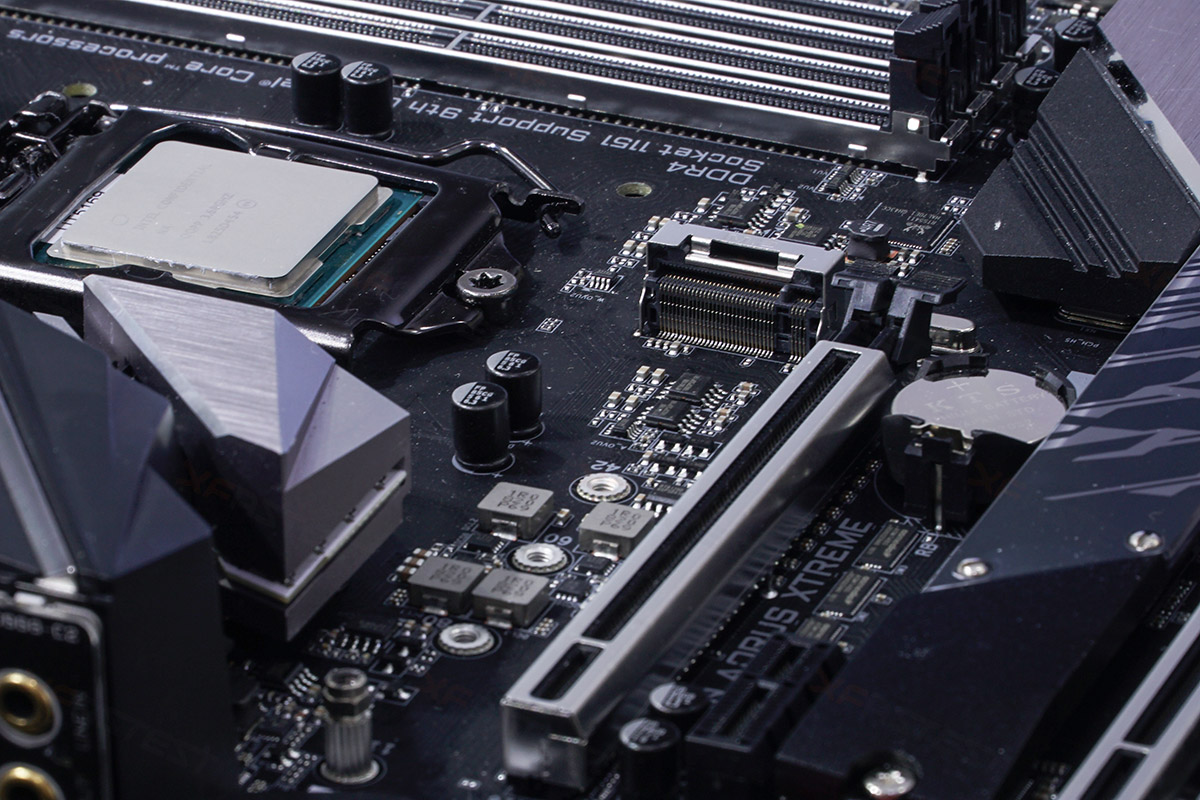

附有金屬外殼作加固的 PCI-E 插槽對玩家們也不陌生,Z390 AORUS XTREME 設有 3 組 PCI-E x16 插槽分別提供最高 x16、x8、x4 頻寬。另外也有 2 個 PCI-E x1 的插槽於它們中間的空位。至於 M.2 的 SSD 插槽就隱藏在主機板的 LED 裝飾與散熱片下,3 個 M.2 插槽均有支援 PCI-E x4 NvME SSD,完美兼容 2280 規格 M.2 SSD,最高可提供超過 3000MB/s 以上讀寫速度,如果要安裝 M.2 SATA 的產品就只能使用標示 M2A 或 M2M 的兩組 M.2 插槽。

 10G 有線網絡配 1734Mbps 無線連接

高速的部份又何止於記憶體與 PCI-E,主機板更提供 10GbE BASE-T 網絡連接,由 AQUANTIA 晶片提供,且支援 Multi-Gigabit 即 10G/5G/2.5G/1G 等不同制式,對於網絡產品日後的兼容性有非常大幫助。除此之外,還有 Thunderbolt 3 Type-C 連接,在現時市場上有提供 Thunderbolt 3 Type-C 的主機板不多,它能提供高達 40Gbps 傳輸,除了可直連 Thunderbolt 3 的產品例如外置硬碟或 NAS 之外,也可利用 Daisy-Chain 方式串接多個裝置。

2 個 Type-C 接口支援 Thunderbolt 3 (40Gbps) 與 USB 3.1 Gen 2 (20Gbps) 速度

有線網絡夠快,無線也一樣快,主機板提供一個 2T2R 的無線收發,配有外置天線加強接收力,支援 802.11ac Wave2 制式以及 160MHz 頻寬,可以提供高達 1734Mbps 連接速度,是現時不少高端路由器的規格及連接速度。外置天線也經過 GIGABYTE AORUS 特別設計,擁有全向以及 4dBi 增益加強接收力與穩定。

音效部份也值得一提,從外觀去看就會知道 Z390 AORUS XTREME 的音效絕不簡單,選用 Realtek ALC1220-VB 晶片組,支援 DSD 音響播放及 7.1 環繞音效,DAC 轉換部份使用 ESS9018K2M 擁有 32bit 384KHz PCM 解析能力與 DNR 127dB 動態範圍。左右聲道更有分離設計,提高音訊質量,而且有 TI Burr-Brown OPA1622 音效放大晶片與 Nichicon Fine Gold 音響級電容,裡面還有一顆 Savitech 晶片去自動調節不同阻抗耳機的輸出功率。

Realtek ALC1220-VB 晶片配 Nichicon Fine Gold 與 WIMA 音響級電容

 RGB FUSION 配外置 Commander

RGB 是 Z390 AORUS XTREME 另一個要重點提及的地方,全主機板發出 RGB 燈效的地方非常多,包括 M.2 SSD 上的散熱、音效卡、背板 IO 位置、近 24Pins 的邊沿均有 RGB 燈效,全部均可利用 RGB Fusion 軟件作控制。而且還有 2 個數位 Addressable LED 燈帶與 2 個 RGBW 燈條連接插座。

嫌 RGB 的連接數目不夠多?裡面還有配置一個 AORUS RGB FAN COMMANDER,針對現時的大型機箱會有非常多組 RGB 風扇及燈帶裝飾,這個 AORUS RGB FAN COMMANDER 就為用家額外提供多 8 組風扇接口、8 組數位 Addressable 或普通 RGB LED 接頭、2 組溫度感測頭等。現時不少裝飾設備也會用到 USB 接口,所以它亦再有 2 個 USB 2.0 接口方便擴充,所有風扇接口或 LED 接頭均可獨立控制轉速和燈光模式,只要一個 RGB FUSION 即可為電腦平台進行最合適個人心水的色彩配置。

 總結

其實 GIGABYTE 在今代 Z390 花了不少功夫,推出一系列功能與質素兼備的產品,Z390 AORUS XTREME 造工及功能上絕對是 Z390 之霸,處理器能推至 All Core 5GHz 及高頻記憶體支援、同時配備 10Gbps LAN 與 1734Mbps 雙頻無線 WiFi、而且有 OC Panel 與 AORUS RGB FAN COMMANDER,種種的優點及長處,令產品可以給予有要求的用家一個交代。
