[XF 開箱]專為超頻而生 內建各種方便超頻設計 GIGABYTE Z590 AORUS TACHYON

- 辛尼 - 2021-03-26 - visibility Views

序言

廠商為了滿足不同需要的用家,都有推出針對性的產品,以主機板為例就有分為不同的等級及應用方向,例如有擴充全面及針對高效能的 ATX 大板,亦有可滿足組裝細小電腦的 Mini-ITX,用料及配置亦有不同的選擇,以配合用家的實際需要。今次介紹的 GIGABYTE Z590 AORUS TACHYON 的定位就算是相當特別,外形上就已經與主流的 ATX 大板已經不同,由於它是針對超頻玩家,處理器供電進行強化,並配備多方面針對超頻的功能,讓玩家可以把新一代處理器的超頻空間盡情發揮。



處理器 12 相供電 每組可應付 100A 電流

當需要對處理器進行超頻的時候,少不免都要增加電壓,而增加電壓後是否夠穩定就會直接影響到超頻的幅度及穩定性。這塊主機板首先針對處理器電源輸入就使用了雙 8-pin 設計,並且使用 12 相供電設計,最大特點是採用 Vishay SiC840 DrMOS 電晶體,而每相更可應付高達 100A 的電流,而 PWM 控制器方面則使用 ISL69269 控制器,直接控制 12 相電源,以更合適平均的方式為處理器提供最高的電源效率。另外,可以留意到供電模組附近有大量的鉭聚合物電容,可以有效改善 Transient response,避免因使用不同的散熱器而出現的干擾問題。

為確保有足夠的供電能力,處理器供電用上 12 相設計

電源輸入則是雙 8-pin 設計

供電模組附近有大量的鉭聚合物電容,可以有效改善 Transient response

為滿足超頻需要,當然可讓用家針對不同部份增加所需電壓

針對處理器亦有全面的細節調校,以達到最高時脈



Daisy Chain 雙記憶體插槽

除了處理器超頻之外,亦有部份玩家是針對記憶體超頻,而他們一般都只會使用 2 條記憶體組合作超頻之用。這塊主機板就只配備雙 DIMM 插槽,最高可支援 64GB 容量。當然作為超頻之用,容量未必是最重要的賣點,反而廠商就利用 2-DIMM Daisy Chain 技術,讓處理器可以直接控制兩條記憶體,以減少兩者之間的距離,可以更有效發運高時脈記憶體的効能及降低延遲。而記憶體的佈線均在 PCB 內層之下,當中更有一個大型的接地層所屏蔽,可防止外部干擾。

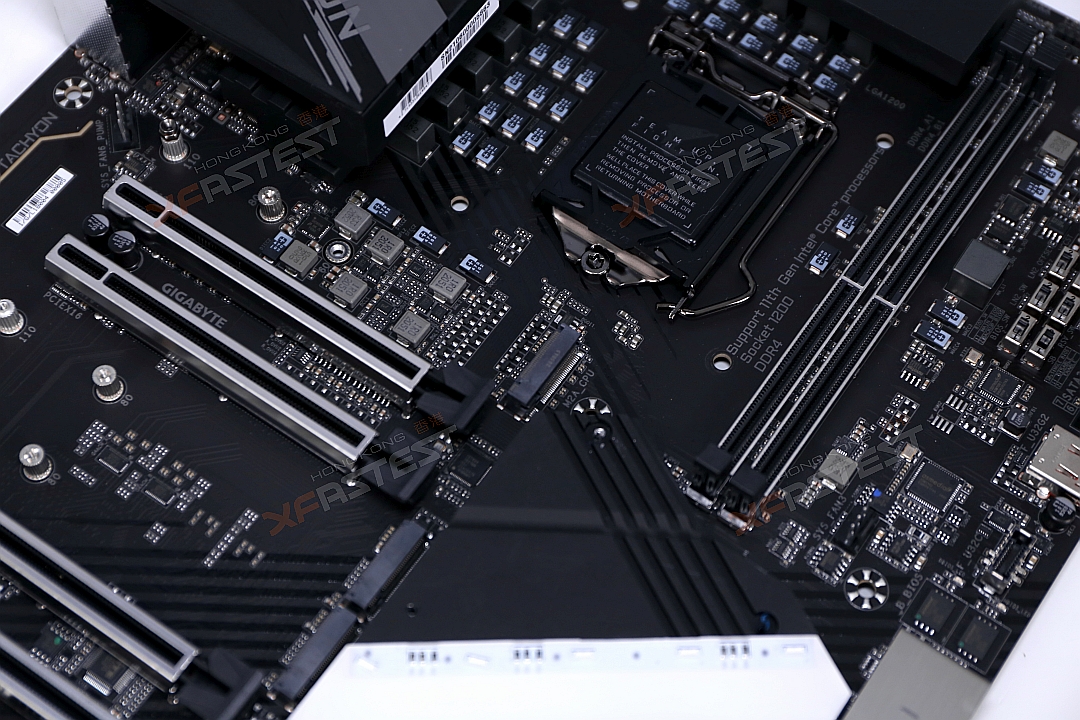

比較特別是這塊主機板只配備 2 條 DIMM 插槽

BIOS 內針對記憶體時脈選項最高有 DDR4-8400

完整超頻套件設計

這塊主機板最特別之處就必然是在原本的記憶體槽位置,加入完整的超頻套件設計。大家可以留意到當中有多種不同切換功能或按鈕,以方便用家使用不同的功能或設定。除了常見的電源、Reset 及 Clear CMOS 按鈕之外,還有一組是專門用於控制處理器外頻的按鈕,亦有一組可以快速選擇不同的設定檔按鈕,方便玩家快速套用不同時脈的組合。另外,還有 LIMP Mode 和冷啟動按鍵,前者方便當 BIOS 內某種設定令系統不能成功啟動時,以預設的設定值進入 BIOS 以便進行調整,而冷啟動則是可以強制關系統並重新啟動電腦。同時,這個部份還有多個不同的切換開關,其中 OC Trigger 可以讓玩家在系統啟動時降低處理器的時脈及溫度,當要進行「跑分」時才調整至超頻時脈,以增加成功率。而 LN2 超頻強化模式及 LN2 模式切換開關,都可以讓系統啟動時,讓處理器處於較低溫的狀態。每當對處理器進行加電壓超頻,想監測不同部份的真正電壓,主機板上都有不同的電壓測量點,只要利用電表進行測量。

主機板上有相當完整針對超頻的功能可以提升超頻幅度及成功率

主機板背面 I/O 則有 Q-Flash Plus 及超頻按鈕

配備雙 BIOS 功能,能進一步減少因 BIOS 問題而影響電腦正常啟動的機會



周邊擴充同樣齊全

至於其他周邊擴充功能方面,這塊主機板都可以照顧得到,首先針對安裝顯示卡或其他 PCIe X16 擴充卡方面,它就有 4 條 PCIe X16 插槽,其中靠近處理器 2 條支援 PCIe Gen4 標準,餘下 2 條則是 PCIe Gen3 標準。M.2 插槽則有 3 個,當配搭 11 代處理,有一條支援 PCIe 4.0 x4/x2,而另外兩條則是 PCIe 3.0 x4/x2 標準。

提供 4 條 PCIe X16 插槽,但要注意插槽與插槽之間的空間其實不多

網絡功能上,則分別有 2.5GbE 及透過 Intel Wi-Fi 6E AX210 可以支援 6GHz,並在 802.11ax 160MHz 下提供最高 2.4Gbps 的連接速度。主機板背面的 I/O,透過 Z590 晶片組,分別提供了 1 個 USB 3.2 Gen2x2 Type-C(可提供最高 20Gbps 傳輸速度)、1 個 USB 3.2 Gen 2 Type-A、4 個 USB 3.2 Gen1。

3 組 M.2 均有散熱金屬片覆蓋並有導熱貼加強導熱性能

背面還有 USB 3.2 Gen2x2 Type-C、USB 3.2 Gen 2 Type-A 及 USB 3.2 Gen1

2.5GbE 網絡晶片為 Intel I225-V

其中一顆 USB 控制晶片為 Realtek RTS5411E

透過 ASMedia ASM3142 以支援 USB 3.2 Gen2x1

其中 2 組 SATA3 的控制晶片為 ASMedia ASM1061



總結

今次介紹的 GIGABYTE Z590 AORUS TACHYON 在定位上就確實是針對熱愛超頻的玩家,從整體的用料、功能以至設計上,都可以讓用家把處理器或記憶體的效能全面發揮。如果你是一般用家的話,由於這塊主機板不少功能都是針對超頻,而且只有 2 條 DIMM 插槽,PCIe X16 的排列亦較特別,因此如果是日常使用的話,還是選擇其他型號較適合。
